| Leiter-Durchmesser |
5,6 mm |
| Leiterquerschnitt |
25 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
27 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Anzahl der Einzeldrähte |
7 |
| Leiter-Material |
Kupfer |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
schwarz |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,9 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,8 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
1200 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
85,4 kg/100 m |

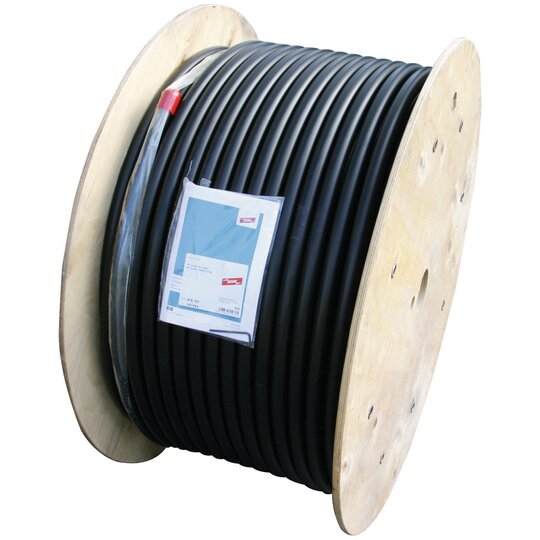

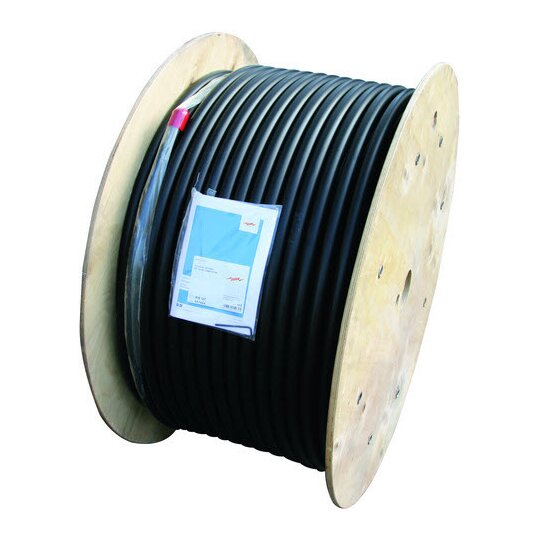

HVI-power-long-Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI-power-Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung für die Konfektionierung vor Ort (Länge 100 m - schwarz). Äquivalenter Trennungsabstand s = 90 cm (in Luft), s = 180 cm (fester Baustoff). Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI P LO 90 27 L100M SW Art.-Nr.: 819137 oder gleichwertig.'
