| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
19 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
23 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Anzahl der Einzeldrähte |
7 |
| Leiter-Material |
Kupfer |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,75 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,5 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
950 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
66,6 kg/100 m |

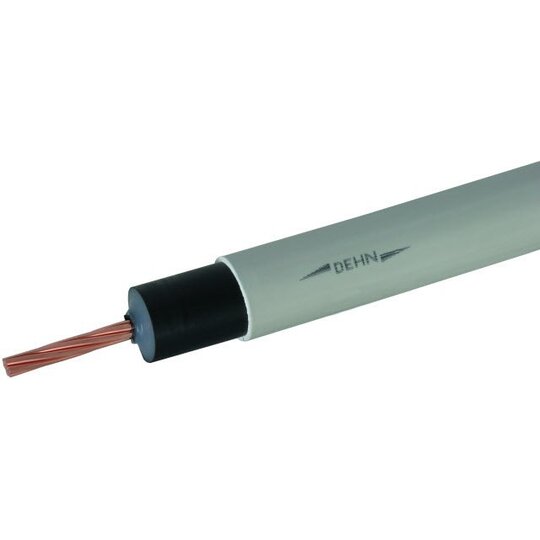

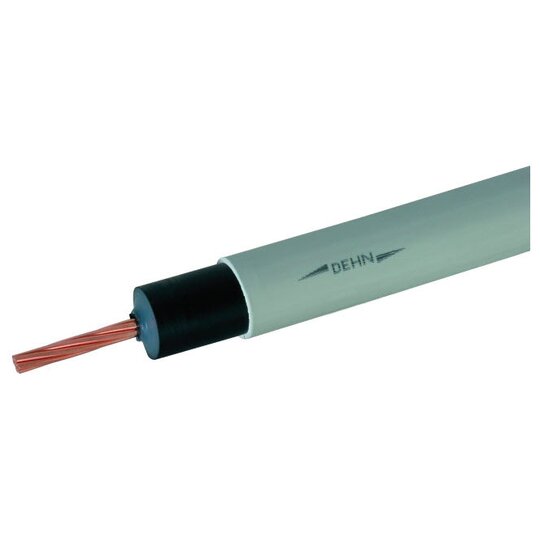

HVI long Leitung abgelängt (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung für die Konfektionierung vor Ort (abgelängt nach Bestellung 6 m - 60 m - grau). Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff). Farbe Leitung: grau ¿ Durchmesser Ø Leitung: 23 mm Mindestbestelllänge: 6 m Max. Bestelllänge: 60 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI LO 75 23 L... GR M Art.-Nr.: 819132 oder gleichwertig.'
3022119.pdf
Montageanleitung
|
12352371_12352394.pdf
Produktdatenblatt
|
|
|
|
|
