| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
19 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
20 mm |
| Leiter-Klasse |
Kl.1 = eindrähtig |
| Anzahl der Einzeldrähte |
1 |
| Leiter-Material |
Kupfer |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyvinylchlorid (PVC) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,45 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
0,9 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
950 N |
| Einsatz im Ex-Bereich |
false |
| Gewicht |
52 kg/100 m |

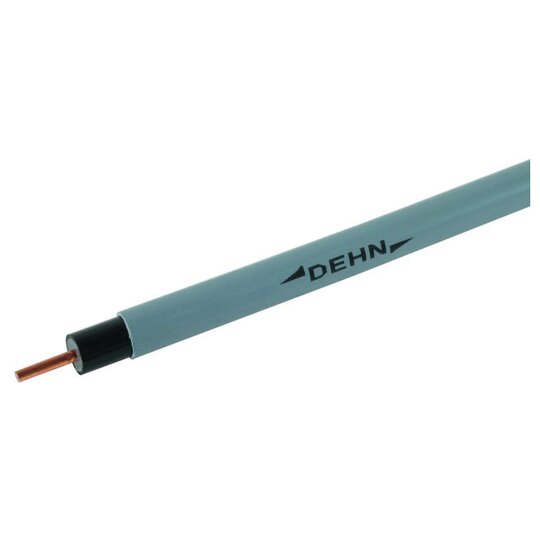

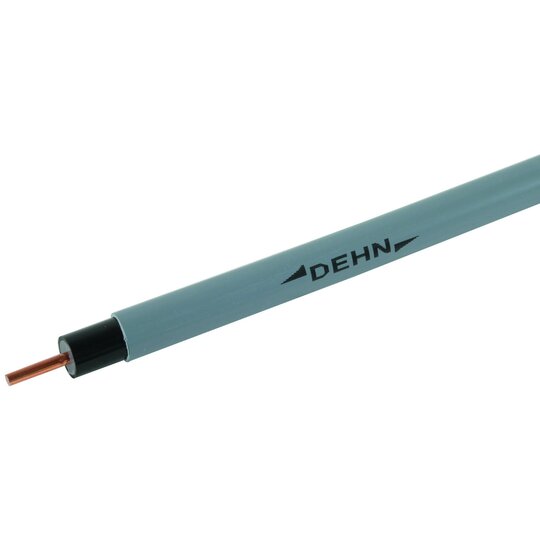

HVI light Leitung abgelängt (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Die HVI light Leitung ermöglicht auch Installationen, ohne dass am Ende eines Anpassungsbereiches eine Verbindung zum Potentialausgleich der baulichen Anlage hergestellt wird. Ausführung für die Konfektionierung vor Ort (abgelängt nach Bestellung 6m - 70m - grau). Äquivalenter Trennungsabstand s = 45 cm (in Luft), s = 90 cm (fester Baustoff).0 m Werkstoff Leiter: Cu Werkstoff Isolierung: PE Werkstoff Mantel: PE Farbe Leitung: dunkelgrau ¿ Durchmesser Ø Leitung: 20 mm Mindestbestelllänge (l1): 6 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI LI 45 20 L .. GR Art.-Nr.: 819129 oder gleichwertig.'
