| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
19 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
20 mm |
| Leiter-Klasse |
Kl.1 = eindrähtig |
| Anzahl der Einzeldrähte |
1 |
| Leiter-Material |
Kupfer |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyvinylchlorid (PVC) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,45 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
0,9 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
950 N |
| Einsatz im Ex-Bereich |
false |
| Gewicht |
52 kg/100 m |

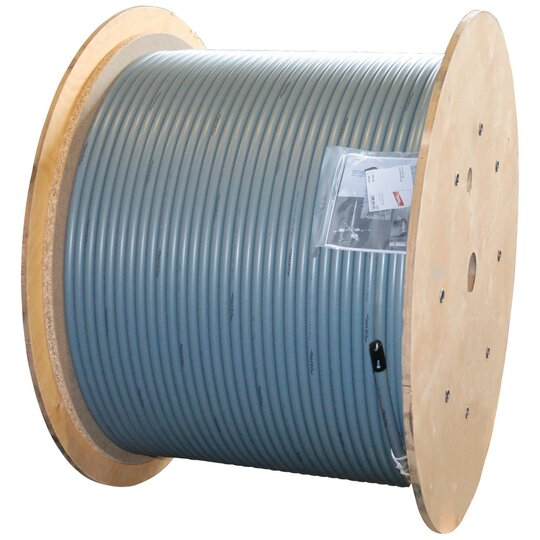

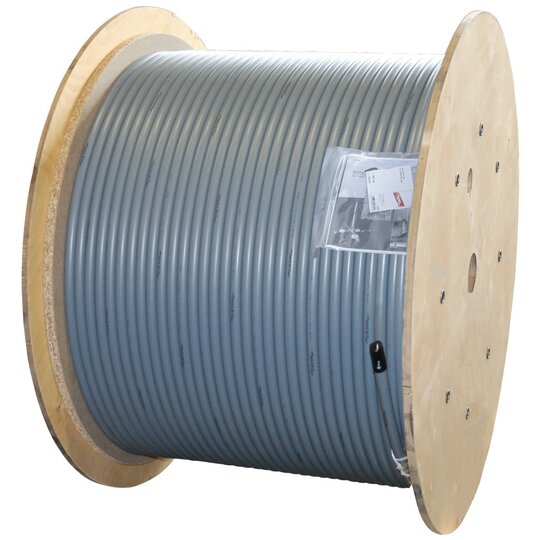

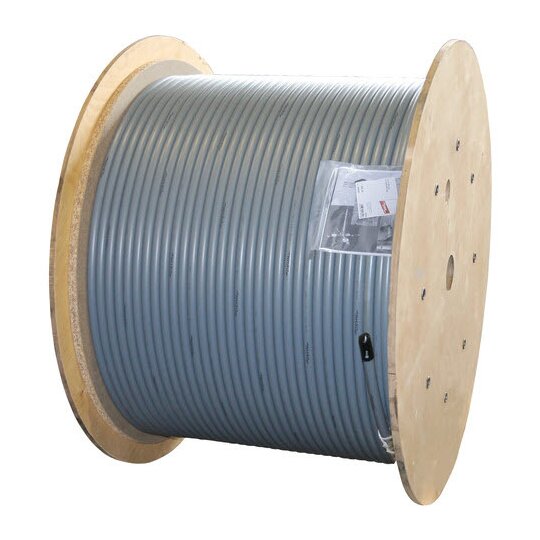

HVI light Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Die HVI light Leitung ermöglicht auch Installationen, ohne dass am Ende eines Anpassungsbereiches eine Verbindung zum Potentialausgleich der baulichen Anlage hergestellt wird. Ausführung für die Konfektionierung vor Ort (Länge 500 m - grau). Äquivalenter Trennungsabstand s = 45 cm (in Luft), s = 90 cm (fester Baustoff).stoff Isolierung: PE Werkstoff Mantel: PE Farbe Leitung: dunkelgrau ¿ Durchmesser Ø Leitung: 20 mm Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI LI 45 20 L500M GR Art.-Nr.: 819124 oder gleichwertig.'
3018981.pdf
Montageanleitung
|
12351614_12351619.pdf
Produktdatenblatt
|
|
|
