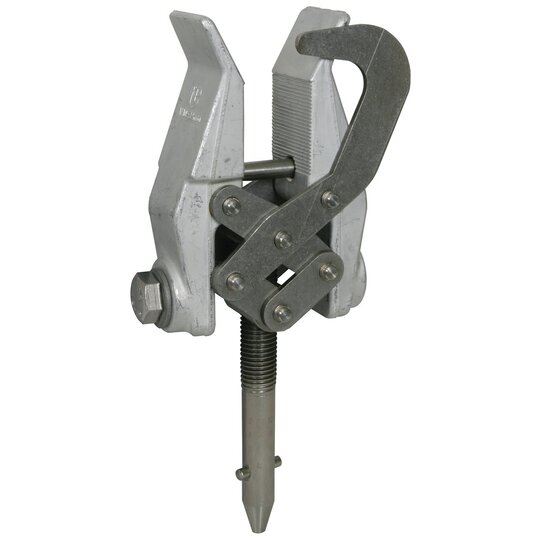

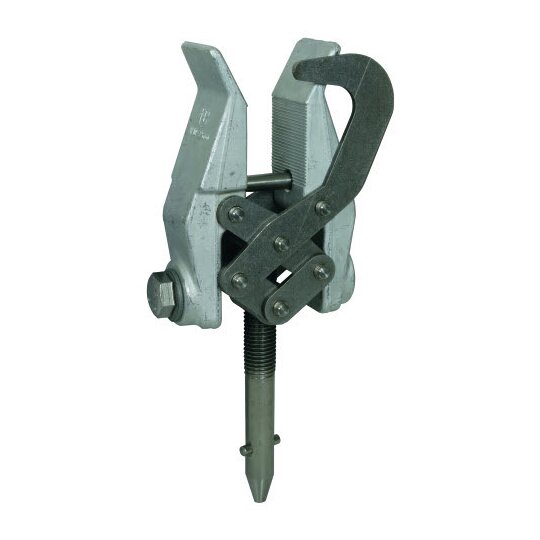

Dehn 784038 PSK 10 32 SQL SB Phasenschraubklemme m.Sicherungsbügel

Ihr Nettopreis
Art.-Nr.
2033304
EAN
4013364138452
Hersteller-Nr.
784038
DEHA.-Nr.
3510488
eClass.-Nr.
27149290
Zolltarif-Nr.
85359000
Max. Kurzschlussstrom 18,7 kA
Für Seilquerschnitt 16.0 - 95.0 qmm
Klemmbereich 10.0 - 32.0 mm
Anschlussart Freileitung
Verdrehschutz true
Aufnahme der Betätigungsstange Spindel mit Querstift
Anwendung phasenseitig

Phasenschraubklemme (parallele Führung der Klemmbacken mit Sicherungsbügel) mit langer Schraubspindel und Querstift als phasenseitiges Anschlusselement nach DIN VDE 0683-100 (EN/IEC 61230) für die Schrägeinlage an Hochspannungs-Freileitungen zur Bestückung von Erdungs- und Kurzschließseilen. Mit Verdrehungsschutz Ausführung PK 2.

12358290_34995542.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3020714.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12358290_12358433.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
