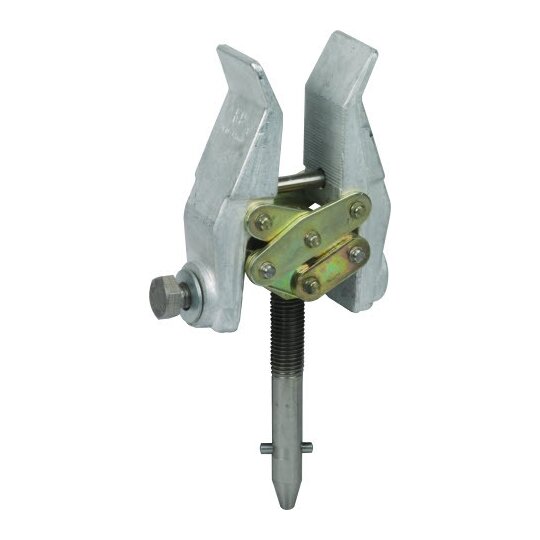

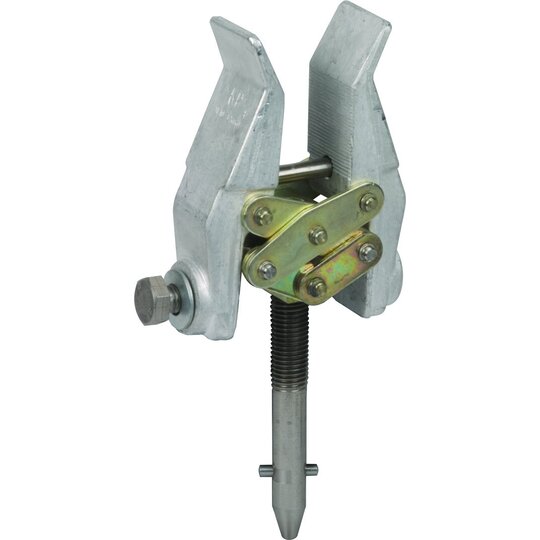

Dehn 784032 PSK 10 32 SQL Phasenschraubklemme f.D= 10 - 32mm

Hersteller-Nr. 784032 283392394
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2033070
EAN
4013364018679
DEHA.-Nr.
0976094
eClass.-Nr.
27149290
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Max. Kurzschlussstrom 18,7 kA
Für Seilquerschnitt 16.0 - 95.0 qmm
Klemmbereich 10.0 - 32.0 mm
Anschlussart Freileitung
Verdrehschutz true
Aufnahme der Betätigungsstange Spindel mit Querstift
Anwendung phasenseitig

Phasenschraubklemme (parallele Führung der Klemmbacken) mit langer Schraubspindel und Querstift als phasenseitiges Anschlusselement nach DIN VDE 0683-100 (EN/IEC 61230) für die Schrägeinlage an Hochspannungs-Freileitungen zur Bestückung von Erdungs- und Kurzschließseilen. Mit Verdrehungsschutz Ausführung PK 2.

12358290_34995533.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3020714.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12358290_12358430.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)
