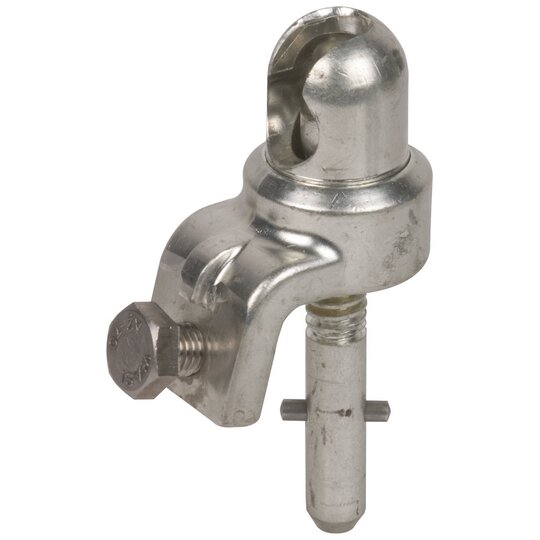

Dehn 772331 KKH 20 DSQ Kugelkopfhaube D20mm drehbar m.Spindel Q-Stift

Ihr Nettopreis
Art.-Nr.
2033232
EAN
4013364066304
Hersteller-Nr.
772331
DEHA.-Nr.
2725522
eClass.-Nr.
27149290
Zolltarif-Nr.
85359000
Max. Kurzschlussstrom 33,5 kA
Für Seilquerschnitt 16.0 - 120.0 qmm
Anschlussart Kugelfestpunkt 20 mm
Verdrehschutz true
Aufnahme der Betätigungsstange Spindel mit Querstift
Anwendung phasenseitig

Kugelkopfhaube drehbar (4 x 90°), Spindel mit Querstift als phasenseitiges oder erdseitiges Anschlusselement nach DIN VDE 0683-100 (EN/IEC 61230) für Kugelfestpunkte zur Bestückung von Erdungs- und Kurzschließseilen. Mit Verdrehungsschutz Ausführung PK 1.

12358224_34995124.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3020714.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12358224_12358241.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
