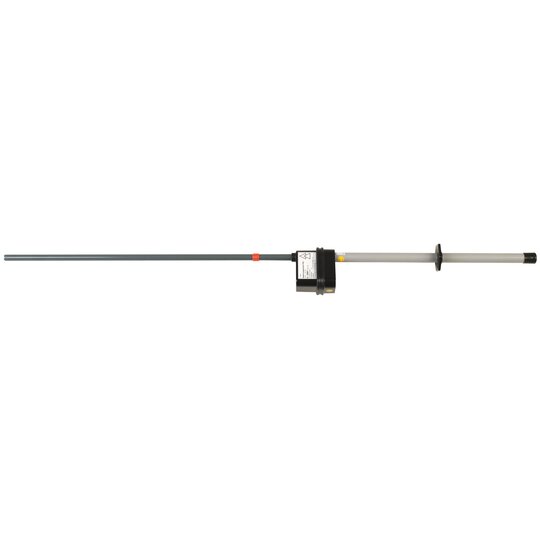

Dehn 767415 PHE 6 20 S 16.7 1P Spannungsprüfer PHE 6...20kV 16,7Hz

Ihr Nettopreis
Art.-Nr.
2033196
EAN
4013364081116
Hersteller-Nr.
767415
DEHA.-Nr.
2138684
eClass.-Nr.
27149290
Zolltarif-Nr.
90303370
Nennspannung 6.0 - 20.0 kV
Frequenz 16.7 - 16.7 Hz
Spannungsart AC
Anzeigeart optisch
Ausführung 1-polig
Eintauchtiefe 770 mm
Gesamtlänge 1560.0 - 1560.0 mm
Verlängerbar im Handhabebereich false
Mit Eigenprüfvorrichtung true
Verwendbar bei Niederschlägen true
Einsatzort Innenraum- und Freiluftanlagen
Anwendung Schaltanlage und Freileitung

Kapazitiver Spannungsprüfer PHE als zusammengehörige Bauart nach DIN VDE 0682-411 (EN/IEC 61243-1) und E DIN VDE 0682-421 zum allpoligen Feststellen der Spannungsfreiheit an der Arbeitsstelle nach DIN VDE 0105-100 (EN 50110-1) an einseitig geerdeten Einphasenschaltanlagen und elektrischen Weichenheizanlagen (EWHA) für den Spannungsbereich 6 à 20 kV / 16,7 Hz. Auch bei Niederschlägen verwendbar.

12357375_34993715.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

39571.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12357375_12357493.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
