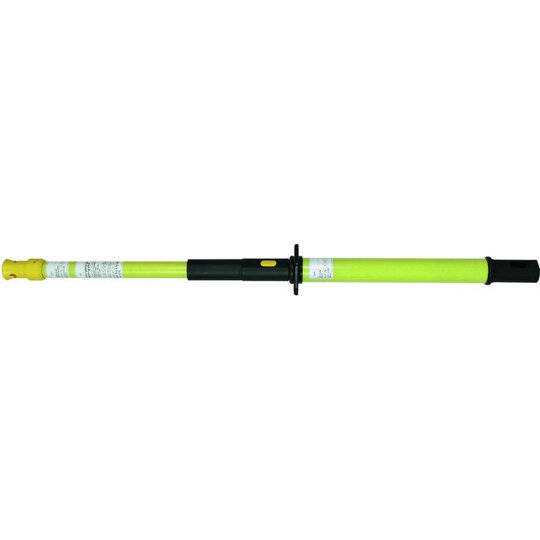

Dehn 761075 EST SQ STK 920 Erdungsstange f.Spindel-Querstift m. Steckkupplung L

Ihr Nettopreis
Art.-Nr.
2033307
EAN
4013364136229
Hersteller-Nr.
761075
DEHA.-Nr.
3544985
eClass.-Nr.
27140323
Zolltarif-Nr.
82055980
Geräteart Erdungsstange
Einsatzort Innenraum- und Freiluftanlagen
Geeignet für Bahnanlagen false
Gesamtlänge 920.0 - 920.0 mm
Verlängerbar im Handhabebereich true
Eintauchtiefe 505 mm
Durchmesser 30 mm
Max. Kopflast 20 kg
Verdrehungssichere Steckkupplung true
Aufnahmekopf für Spindel mit Querstift
Verwendbar bei Niederschlägen false
Geeignet für Arbeiten unter Spannung false

Erdungsstange zweiteilig, Ausführung Spindel mit Querstift. Arbeitskopf mit Bajonettkupplung und Druckfeder für sicheren Halt der freigeführten Erdungs- und Kurzschließvorrichtung zum Erden und Kurzschließen an Starkstromanlagen nach DIN VDE 0105-100 (EN 50110). Abschlussteil mit verdrehsichere Kunststoffsteckkupplung zur einfachen und schnellen Handhabeverlängerung.

12358609_34996304.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3011997.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12358609_12358727.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
