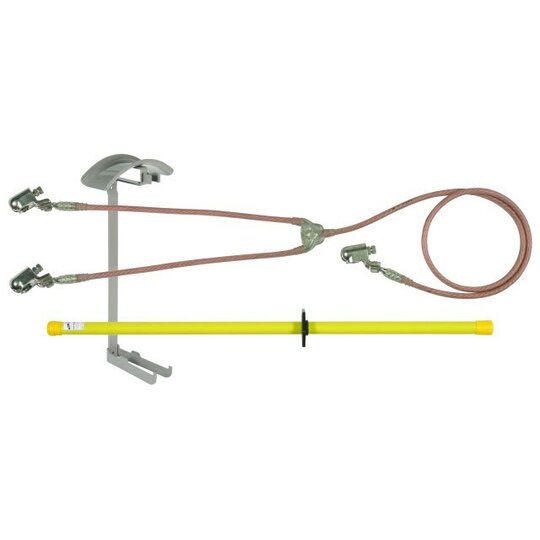

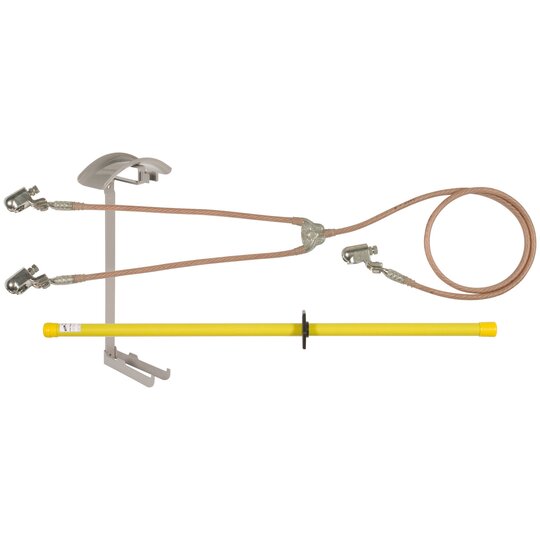

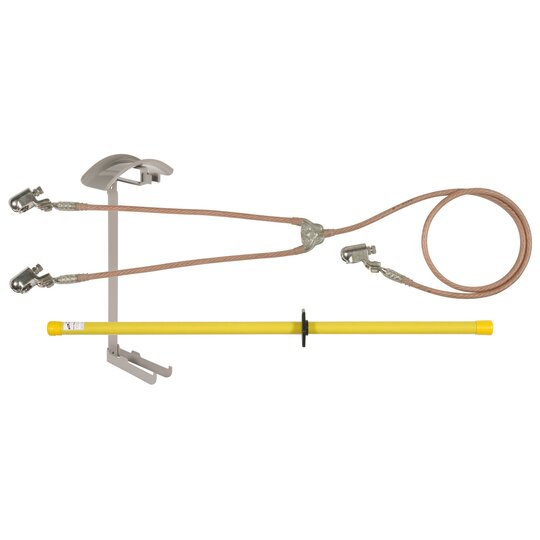

Dehn 750215 BEV WHA ZVA Bahnerdungs vorrichtung f.Weichen-/Zugvorheizanlagen

Ihr Nettopreis
Art.-Nr.
2033197
EAN
4013364123878
Hersteller-Nr.
750215
DEHA.-Nr.
2138685
eClass.-Nr.
27140324
Zolltarif-Nr.
85359000
Ausführung Kabel
Polzahl 2
Max. Kurzschlussstrom 34 kA
Seilquerschnitt Phasenseite 50 qmm
Seilquerschnitt Erdseite 50 qmm
Länge Phasenseil a 600 mm
Länge Phasenseil c 600 mm
Länge Erdseil 1800 mm
Anschließteil phasenseitig Kugelkopfhaube 25 mm
Anschließteil erdseitig Kugelkopfhaube 25 mm
Vollisoliert false
Werkstoff Kupfer

Erdungs- und Kurzschließvorrichtungsset nach DIN VDE 0683-100 (EN/IEC 61230) zum Erden und Kurzschließen von Weichenheizanlagen (EWHA) und Zugvorheizanlagen (EZVA) nach DIN VDE 0105-100 (EN 50110). Inklusive Erdungsstange, zwei zweipolige Erdungs- und Kurzschließvorrichtungen (bestückt mit 3 Kugelkopfhauben D=25 mm) und Haltevorrichtung.
