Dehn 649015 AS S TE 25 7.10 FL40 V4A Anschlussschelle Niro TE25,VPE20

Ihr Nettopreis
Art.-Nr.
2032432
EAN
4013364119376
Hersteller-Nr.
649015
DEHA.-Nr.
2956016
eClass.-Nr.
27140316
Zolltarif-Nr.
85359000
Bauform Anschlussschelle
Durchmesser Erderanschluss 25.0 - 25.0 mm
Klemmbereich Rundleiter 7.0 - 10.0 mm
Klemmbreite Flachleiter bis 40 mm
Klemmbereich Seil 35.0 - 95.0 qmm
Werkstoff Edelstahl 316 (V4A)
Oberfläche unbehandelt

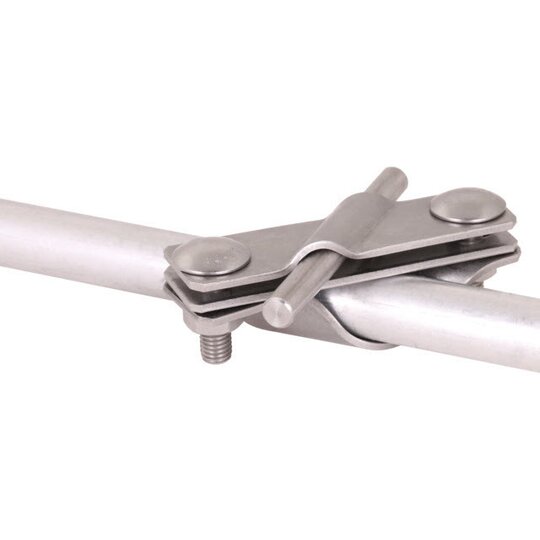

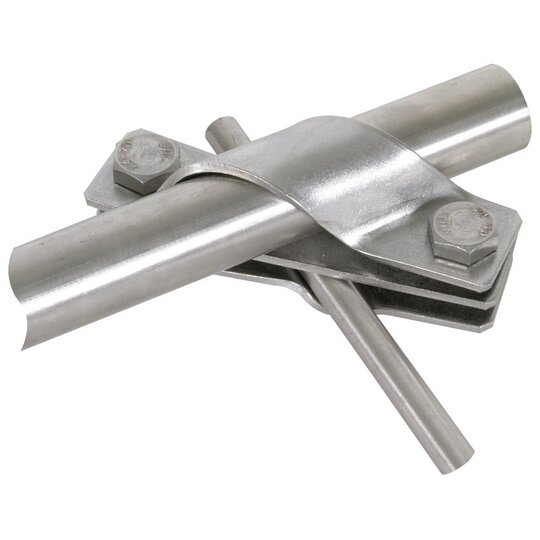

Anschlussschelle nach DIN EN 62561-1, zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern. Ausführung schräg mit Flachrundschraube, auch für ungeschnittene Erdleitungen.V4A) Klemmbereich Rd / Fl: 7-10 / -40 mm Klemmbereich (mehrdrähtig / Seil): 35-95 mm2 Ausführung für Tiefenerder: Ø25 mm Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401 Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: AS S TE 25 7.10 FL40 V4A Art.-Nr.: 649015 oder gleichwertig.'

12353826_34983704.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3016729.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12353826_12353836.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
