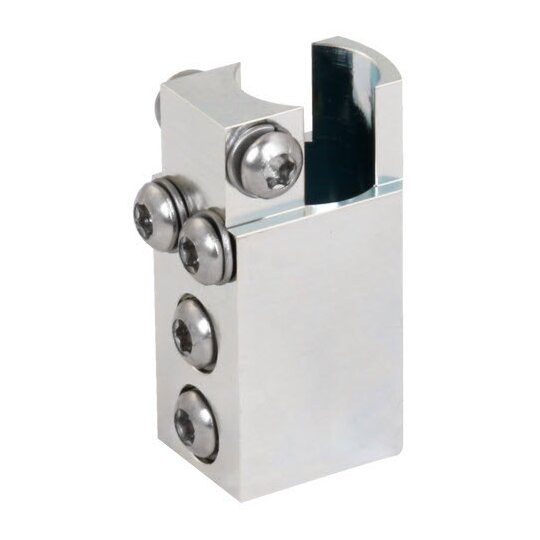

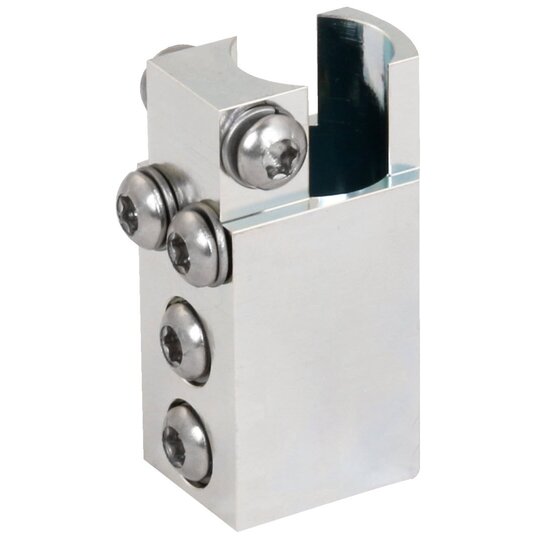

Dehn 621094 AK TE 20 STGALZN Anschlussklemme St/galZn 4xM6

Hersteller-Nr. 621094 283391849
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032525
EAN
4013364500082
DEHA.-Nr.
7022210
eClass.-Nr.
27140316
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bauform Anschlussklemme
Durchmesser Erderanschluss 20.0 - 20.0 mm
Werkstoff Stahl
Oberfläche galvanisch/elektrolytisch verzinkt

Anschlussklemme St/galZn für Tiefenerder Ø20 mm mit 4 Kontaktmöglichkeiten für Kabelschuhe über Schrauben M6. über Schrauben M6 Werkstoff Klemme: St/gal Zn Durchmesser Erder: 20 mm Schrauben: 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) [2x Erder / 4x Anschluss] Werkstoff Schrauben / Federring: NIRO Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2): 125 A Fabrikat: DEHN Typ: AK TE 20 STGALZN Art.-Nr.: 621094 oder gleichwertig.

12353777_34983597.pdf

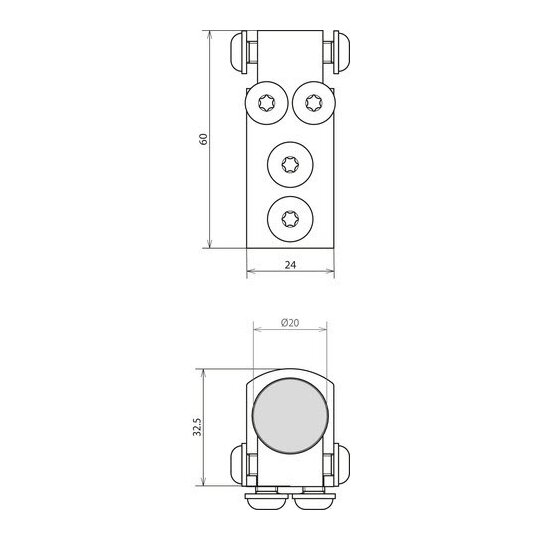

Maßzeichnung

Download (Stand: 10.04.2025)

3020599.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12353777_12353792.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)
