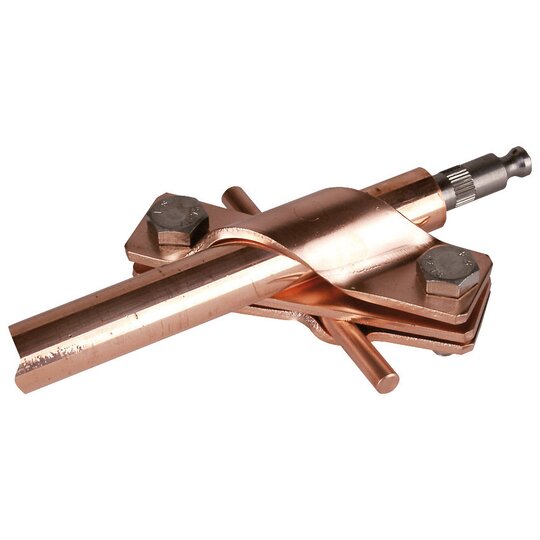

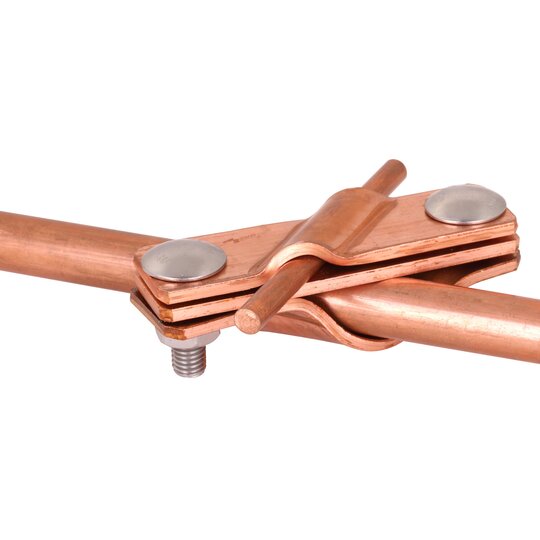

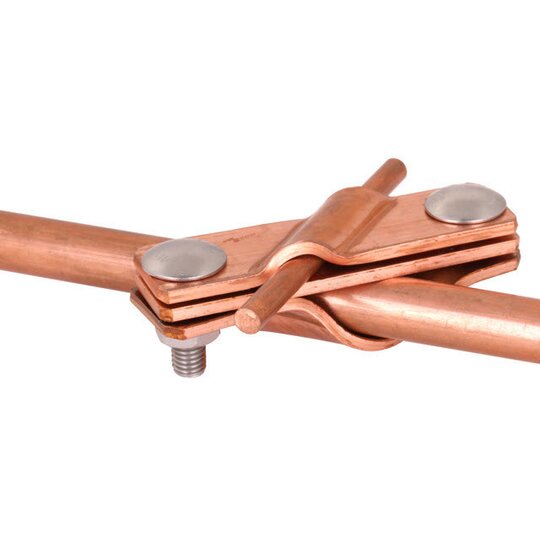

Dehn 620017 ASSTE207.10FL40CU TE- Anschlussschelle D20mm f.Rd 7-10mm Fl-40

Ihr Nettopreis
Art.-Nr.
2032401
EAN
4013364026612
Hersteller-Nr.
620017
DEHA.-Nr.
0063142
eClass.-Nr.
27140316
Zolltarif-Nr.
85359000
Bauform Anschlussschelle
Durchmesser Erderanschluss 20.0 - 20.0 mm
Klemmbereich Rundleiter 7.0 - 10.0 mm
Klemmbreite Flachleiter bis 40 mm
Klemmbereich Seil 35.0 - 95.0 qmm
Werkstoff Kupfer
Oberfläche unbehandelt

Anschlussschelle nach DIN EN 62561-1, zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern. Ausführung schräg mit Flachrundschraube, auch für ungeschnittene Erdleitungen. Klemmbereich Rd / Fl: 7-10 / -40 mm Klemmbereich (mehrdrähtig / Seil): 35-95 mm2 Ausführung für Tiefenerder: Ø20 mm Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: AS S TE 20 7.10 FL40 CU Art.-Nr.: 620017 oder gleichwertig.'

12353826_34983704.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3016726.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12353826_12353830.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
