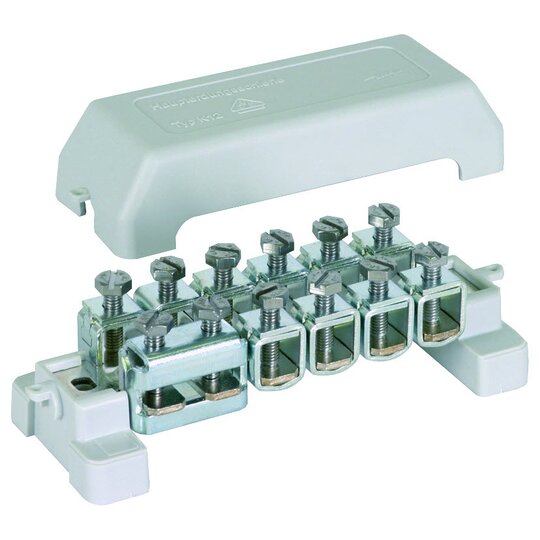

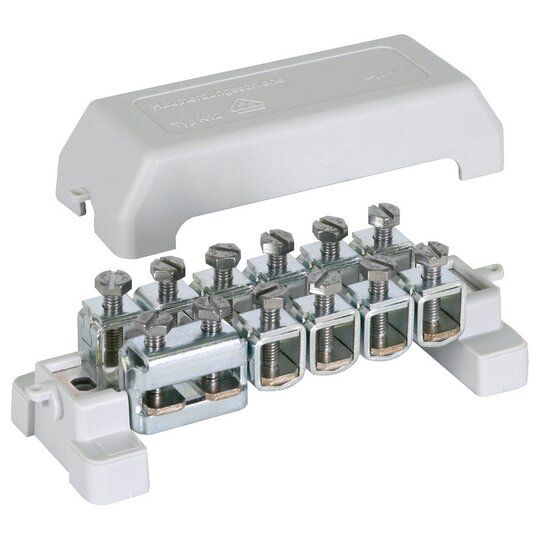

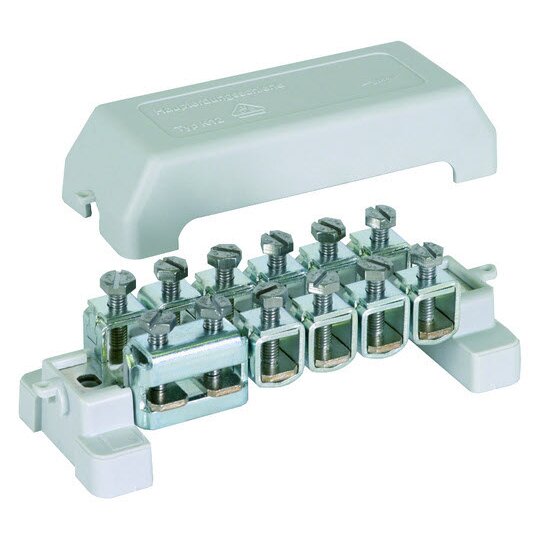

Dehn 563200 PAS11AK Potentialausgleichschiene

Hersteller-Nr. 563200 52474
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030729
EAN
4013364056558
DEHA.-Nr.
0061922
eClass.-Nr.
27140307
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Bauform Aufbau modular
Ausführung mit Abdeckhaube
Isolator false
Explosionsgeprüfte Ausführung false
Höhe 60 mm
Breite 60 mm
Länge 160 mm
Anzahl der Anschlüsse Flachleiter bis 30 mm 1
Anzahl der Anschlüsse Leitung bis 95 mm starr 10
Werkstoff der Kontaktschiene Kupfer
Oberfläche der Kontaktschiene galvanisch verzinnt
Werkstoff der Klemme Stahl
Oberfläche der Klemme galvanisch verzinnt

Potentialausgleichsschiene nach DIN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Ausführung Standard, geprüft nach DIN VDE 0618-1, mit CE-Zeichen, Aufsteckklemmen St/gal Zn, Befestigungsböcke und Abdeckhaube aus Kunststoff, grau (halogenfrei), Abdeckung plombierbar und beschriftbar. Anschluss Rd: oder 10 x -10 mm Anschluss Fl: 1 x -30 x 4 mm Werkstoff Kontaktschiene: Cu/gal Sn Querschnitt: 30 mm2 Befestigung: [2x] 6 x 8 mm Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: PAS 11AK Art.-Nr.: 563200 oder gleichwertig.

12354382_34985477.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3016557.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12354382_12354385.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)
