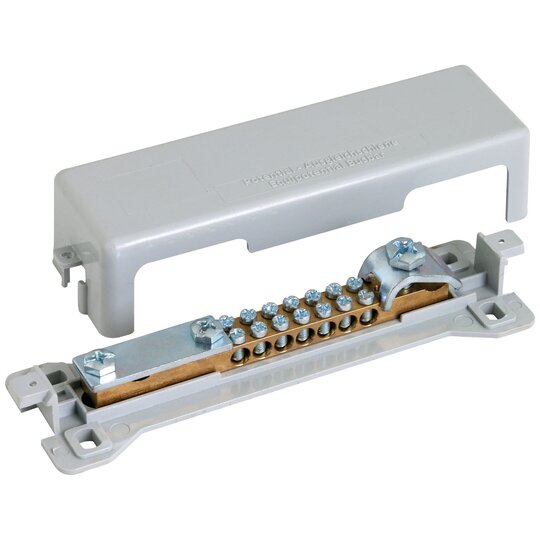

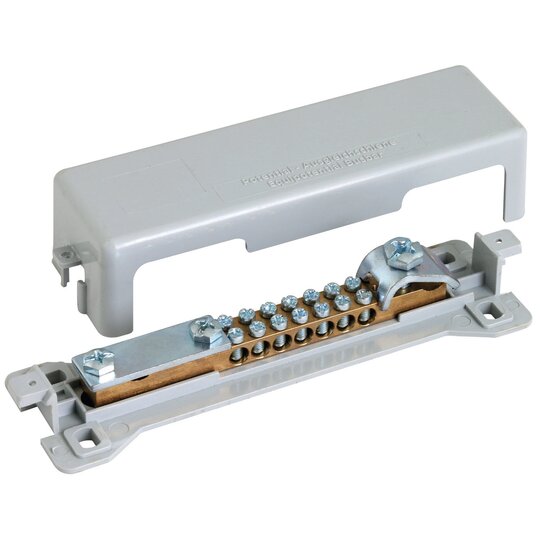

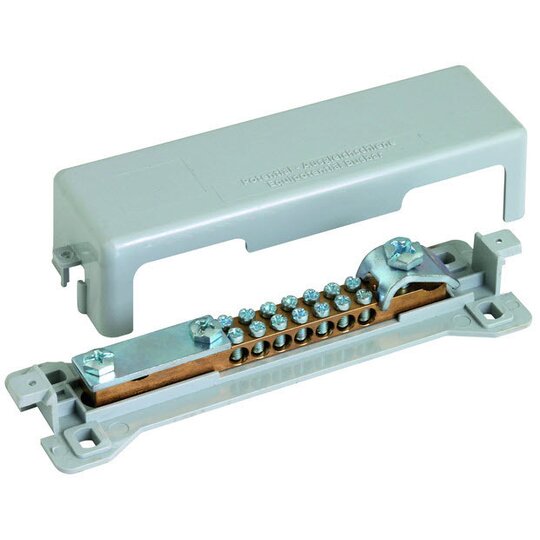

Dehn 563050 PAS9AK Potentialausgleichschiene

Hersteller-Nr. 563050 52475
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030730
EAN
4013364054707
DEHA.-Nr.
0122616
eClass.-Nr.
27140307
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Bauform Aufbau fix
Ausführung mit Abdeckhaube
Isolator false
Explosionsgeprüfte Ausführung false
Höhe 43 mm
Breite 53 mm
Länge 176 mm
Anzahl der Anschlüsse Rundleiter gesamt 9
Anzahl der Anschlüsse Rundleiter 8-10 mm 1
Anzahl der Anschlüsse Flachleiter bis 30 mm 1
Anzahl der Anschlüsse Leitung bis 25 mm starr 7
Werkstoff der Kontaktschiene Messing
Oberfläche der Kontaktschiene unbehandelt
Werkstoff der Klemme Messing
Oberfläche der Klemme unbehandelt

Potentialausgleichsschiene für den Potentialausgleich. Ausführung MS, Abdeckhaube aus Kunststoff grau.chluss (eindrähtig u / mehrdrähtig r / feindrähtig f): 7 x 2,5-25 mm2 (Leitertyp u, r), 7 x 2,5-16 mm2 (Leitertyp f) Anschluss Rd: 1 x 7-10 mm Anschluss Fl / Rd: 1 x û30 x 3,5 od. 8-10 mm Kontaktschiene: Ms Querschnitt: 35 mm2 Befestigung: [4x] 6 x 9 mm Fabrikat: DEHN Typ: PAS 9AK Art.-Nr.: 563050 oder gleichwertig.'

12354421_34985587.pdf

Maßzeichnung

Download (Stand: 31.03.2025)

3015364.pdf

Montageanleitung

Download (Stand: 31.03.2025)

12354421_12354423.pdf

Produktdatenblatt

Download (Stand: 31.03.2025)
