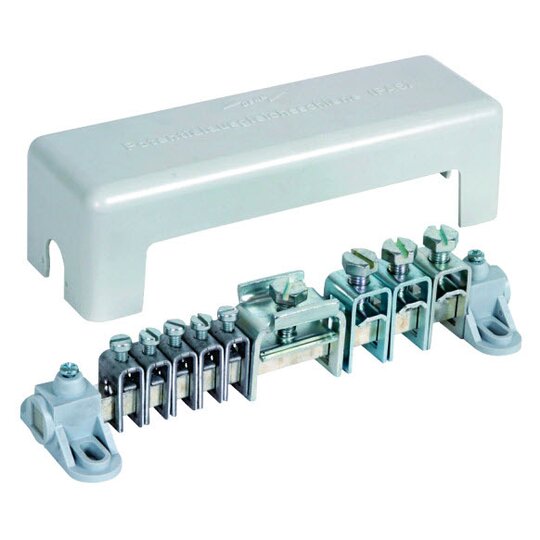

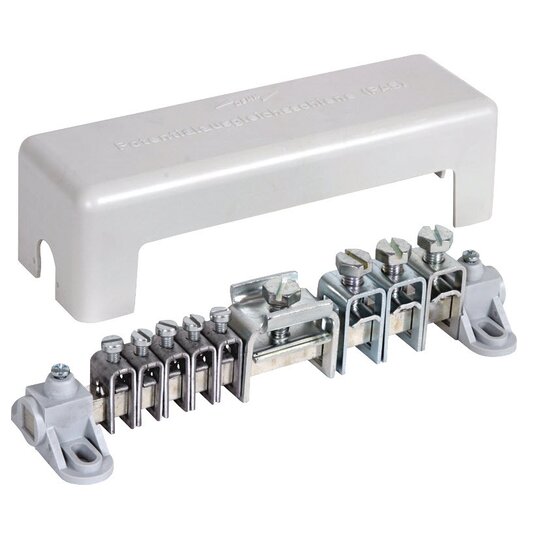

Dehn 563020 PASAHRK5X253X8.101XFL30 Potentialausgleichschiene

Hersteller-Nr. 563020 283390838
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2031514
EAN
4013364027817
DEHA.-Nr.
0122615
eClass.-Nr.
27140307
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bauform Aufbau modular
Ausführung mit Abdeckhaube
Isolator false
Explosionsgeprüfte Ausführung false
Höhe 60 mm
Breite 65 mm
Länge 200 mm
Anzahl der Anschlüsse Flachleiter bis 30 mm 1
Anzahl der Anschlüsse Leitung bis 25 mm starr 5
Anzahl der Anschlüsse Leitung bis 95 mm starr 3
Werkstoff der Kontaktschiene Messing
Oberfläche der Kontaktschiene galvanisch verzinnt
Werkstoff der Klemme Stahl
Oberfläche der Klemme galvanisch/elektrolytisch verzinkt

Potentialausgleichsschiene nach DIN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Ausführung B, geprüft nach DIN VDE 0609, Reihenklemmen aus St/gal Zn, Schienenböcke und Abdeckhaube aus Kunststoff, grau (halogenfrei), Abdeckung plombierbar und beschriftbar. oder 16-95 mm2 Anschluss Fl: 1x -30 x 4 mm Klemmschiene: Ms/gal Sn Querschnitt: 100 mm2 Befestigung: [4x] 6 x 12 mm Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: PAS AH RK 5X25 3X8.10 1XFL30 Art.-Nr.: 563020 oder gleichwertig.

12354425_34985825.pdf

Maßzeichnung

Download (Stand: 10.04.2025)

3016560.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12354425_12354477.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)

REACH-Erklärung

Download (Stand: 10.04.2025)
