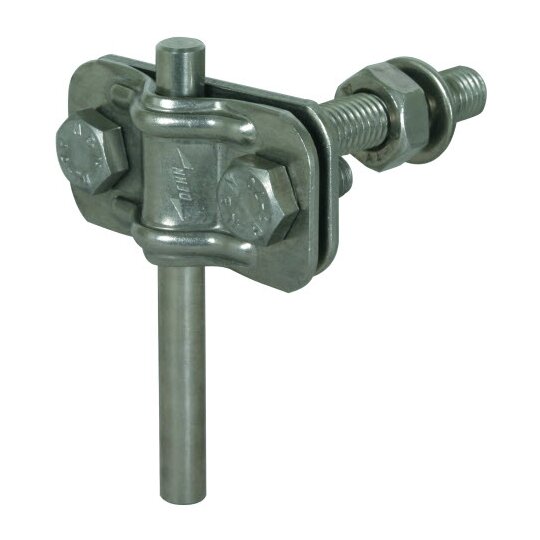

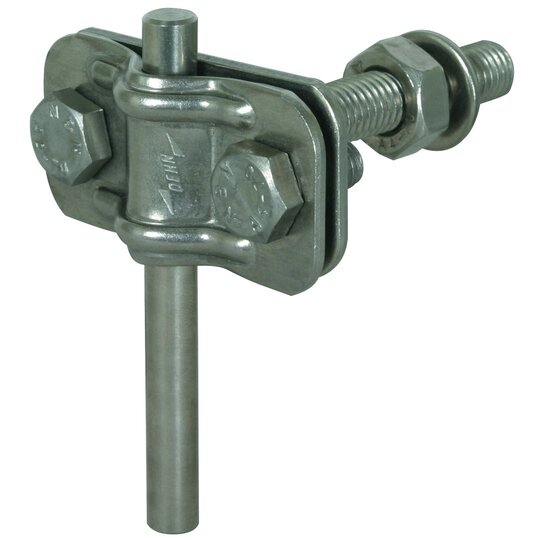

Dehn 478129 AKZS8.10FL30GBM10X60V4A Anschlussklemme f.Erdungsfestpunkt

Hersteller-Nr. 478129 1431731
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2031186
EAN
4013364118508
DEHA.-Nr.
2956010
eClass.-Nr.
27140322
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Art des Verbinders Anschlussklemme
Geeignet für Rundleiterdurchmesser 8.0 - 10.0 mm
Klemmbereich 30.0 - 30.0 mm
Werkstoff Edelstahl 316 (V4A)
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube

Anschlussklemmen mit Gewindebolzen zum Anschließen von Rund und Flachleitern an Erdungsfestpunkten mit Gewinde M10 / 12. Auch für die Montage auf der Rückseite des Erdungsfestpunktes ohne Anschlussachse z. B. für Flachband geeignet. Ausführung leicht, mit Anschlussgewinde M10. Klemmbereich Rd / Fl: 8-10 / 30 mm Werkstoff Bolzen: NIRO (V4A) Schraube: di M10 x 60 / M8 x 16 mm Werkstoff Schraube / Mutter: NIRO (V4A) Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: AK ZS 8.10 FL30 GBM10X60 V4A Art.-Nr.: 478129 oder gleichwertig.
