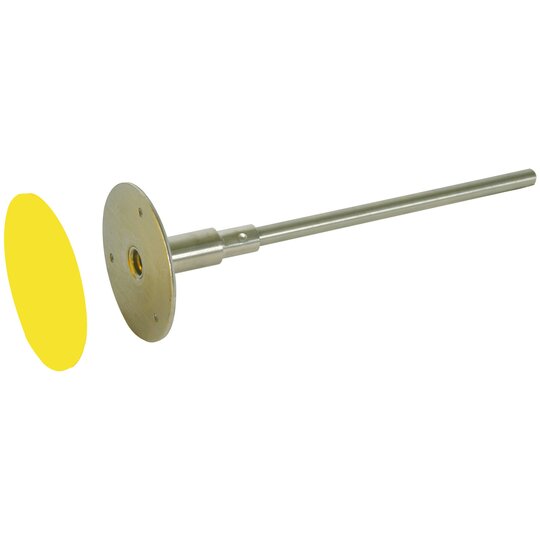

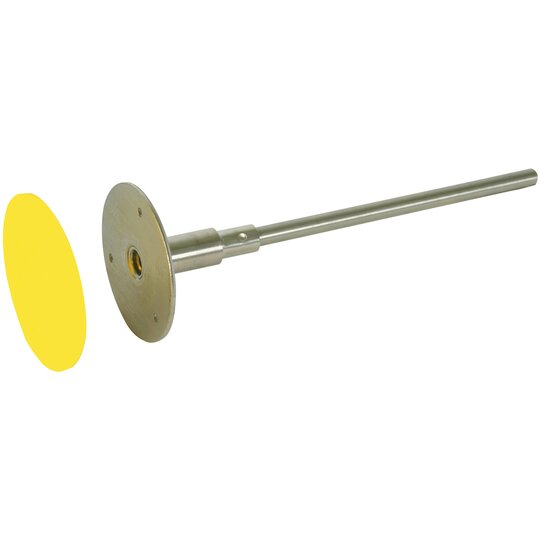

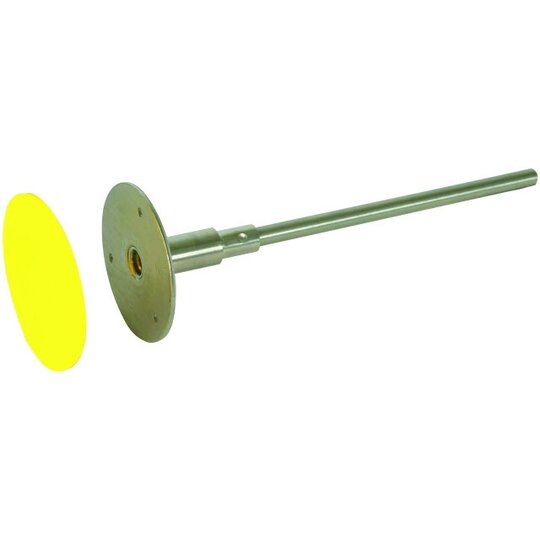

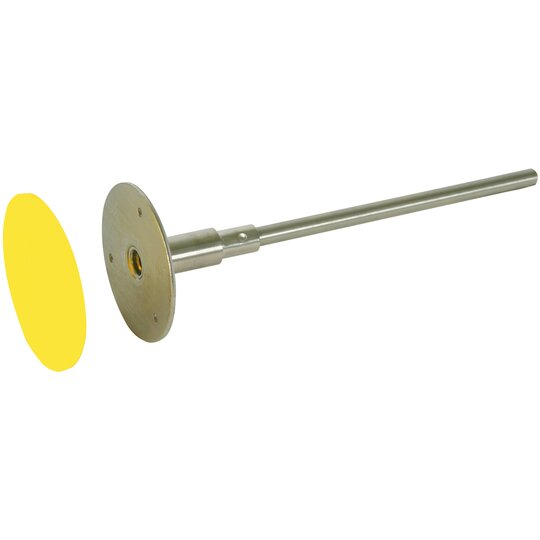

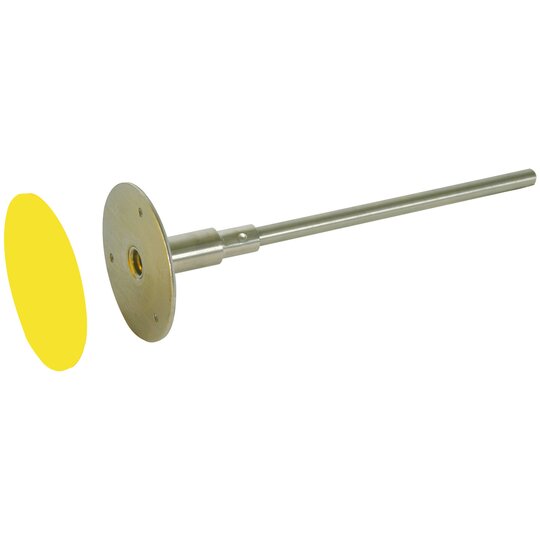

Dehn 478049 EFPM M10 12 V4A L245 VP V2A Erdungsfestpunkt Typ M M10/M12 NIRO(V4A)

Ihr Nettopreis
Art.-Nr.
2031697
EAN
4013364105164
Hersteller-Nr.
478049
DEHA.-Nr.
2138606
eClass.-Nr.
27140320
Zolltarif-Nr.
85359000
Gewindemaß Innengewinde (metrisch) M10 / M12
Werkstoff Edelstahl 316 (V4A)
Werkstoff der Anschlusslasche Edelstahl 304 (V2A)
Anschlussfahne verzinkt false
Anschlussachse 180 mm
Durchmesser der Anschlussplatte 80 mm
Länge 50 mm

Erdungsfestpunkt Typ M verpresst NIRO (V4A) M10/M12 Erdungsfestpunkte als korrosionsfreien Anschluss z.B. der Ableitung an die Bewehrung von Gebäuden oder an die Erdungsanlage für den Schutzpotentialausgleich und/oder den Funktionspotentialausgleich Typ M mit verpresster Anschlussachse (l = 180 mm, Ø10 mm) Anschlussgewinde: M10 / M12 Werkstoff Platte: NIRO (V4A) Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401 ASTM / AISI:: 316Ti / 316L / 316 Werkstoff Achse: NIRO Kurzschlussstrom (AC 50 Hz / DC): 3,3 kA Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: EFPM M10 12 V4A L245 VP V2A Art.-Nr.: 478049 oder gleichwertig.'

12353452_34982710.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3010212.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12353452_12353550.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
