| Höhe |
33 mm |
| Anzahl der elektrischen Anschlüsse |
4 |
| Anzahl der Etagen |
1 |
| Winkel Leiterplatte/Leiteranschluss |
0€/180€ (horizontal) |
| Bemessungsspannung |
800 V |
| Bemessungsstoßspannung |
8 kV |
| Überspannungskategorie |
III |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
4.0 - 16.0 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
4.0 - 16.0 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
4.0 - 16.0 qmm |
| Werkstoff der Anschlussoberfläche |
sonstige |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
blau |
| Befestigungsart |
schrauben |

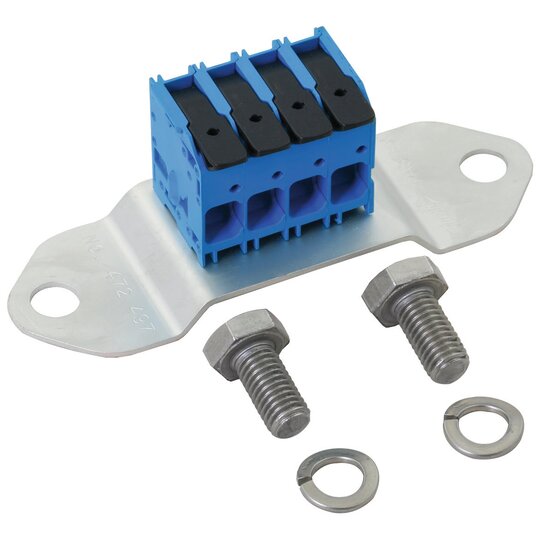

Push-in Adapter zur Kontaktierung von flexiblen Leitungen 4x 4-16mm² auf PAS EX... zum Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) sowie Ex-Zonen 21 und 22 (Stäube). Einsetzbar bis Explosionsgruppe IIC (Sicherheitsfaktor 1). Einsetzbar bis Temperaturklasse T4. Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz im Innenbereich zulässig. Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2 Einsatz im Innenbereich zulässig Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 4-10mm²: 10 kA (zündfunkenfrei) Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 16mm²: 15 kA (zündfunkenfrei) Blitzstoßstrom (10/350 µs) Cu 4-16 mm² (pro Ader): 3 kA (zündfunkenfrei) Blitzstoßstrom (10/350 µs) Cu 16 mm² (pro Ader): 25 kA Werkstoff: Polyamid Fabrikat: DEHN Typ: PAS EX CC Art.-Nr.: 472497 oder gleichwertig.
