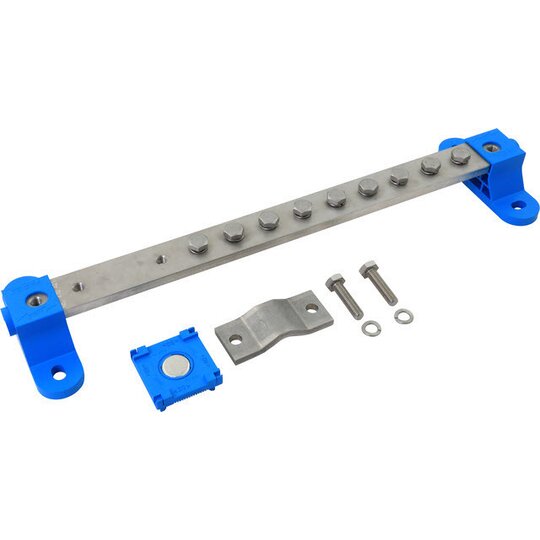

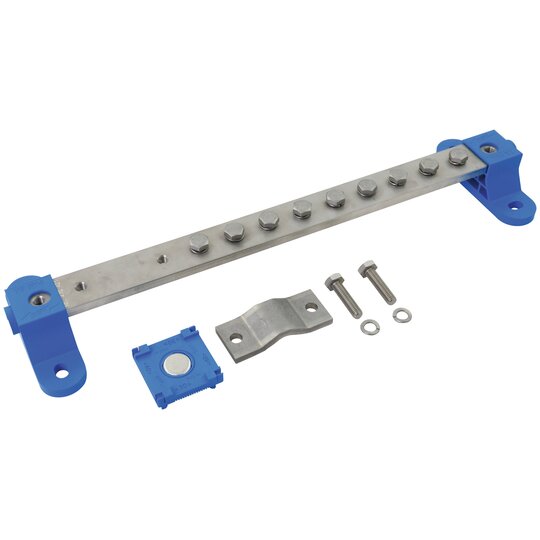

Dehn 472420 PAS EX 1+9AP M10 V2A PA-Schiene f.EX-Bereich Zone 1/21 2/22

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 1x Flach (M10 x 40 mm mit Federring) und 9x Kabelschuh (M10 x 20 mm mit Federring).nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm: 2HExIIC 75 kA (zündfunkenfrei) T4 Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm: H 100 kA Blitzstoßstrom (10/350 µs) St/tZn 30x3,5mm/40x5mm: 1HExIIC 100 kA (zündfunkenfrei) T4 Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO (V4A) 30x3,5mm/40x5mm: 750 A / T4 Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn 30x3,5mm/40x5mm: 1500 A / T4 Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²: 1HExIIC 100 kA (zündfunkenfrei) T4 Max. Kurzschlussstrom (A
