| Bauform |
Aufbau modular |
| Ausführung |
mit Abdeckhaube |
| Isolator |
true |
| Explosionsgeprüfte Ausführung |
true |
| Höhe |
101 mm |
| Breite |
140 mm |
| Länge |
382 mm |
| Anzahl der Anschlüsse Rundleiter 10 mm |
1 |
| Anzahl der Anschlüsse Leitung bis 16 mm starr |
4 |
| Anzahl der Anschlüsse Leitung bis 95 mm starr |
1 |
| Werkstoff der Kontaktschiene |
Edelstahl 304 (V2A) |
| Oberfläche der Kontaktschiene |
unbehandelt |
| Werkstoff der Klemme |
Edelstahl 304 (V2A) |
| Oberfläche der Klemme |
unbehandelt |

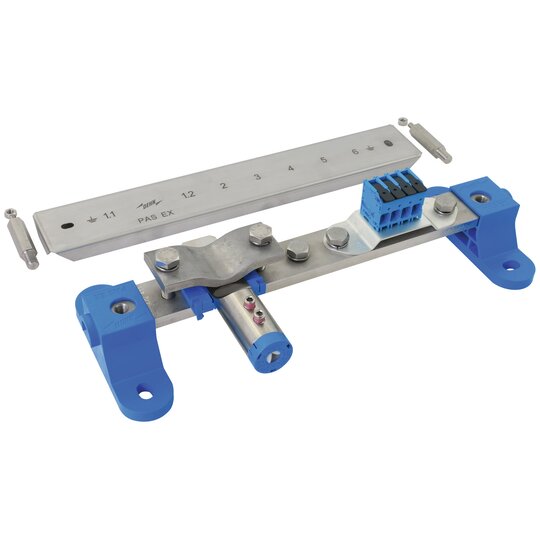

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 1x Flach (M10 x 40 mm mit Federring), 1x Kabelschuh (M10 x 20 mm mit Federring) und 1x Push-in Adapter 4x 4-16mm².
12354876_34987277.pdf
Maßzeichnung
|
3016466.pdf
Montageanleitung
|
12354876_12354878.pdf
Produktdatenblatt
|
|
|
