| Bauform |
Aufbau modular |
| Ausführung |
ohne Abdeckhaube |
| Isolator |
true |
| Explosionsgeprüfte Ausführung |
true |
| Höhe |
65 mm |
| Breite |
140 mm |
| Länge |
382 mm |
| Anzahl der Anschlüsse Flachleiter bis 40 mm |
1 |
| Anzahl der Anschlüsse Leitung bis 95 mm starr |
5 |
| Werkstoff der Kontaktschiene |
Edelstahl 304 (V2A) |
| Oberfläche der Kontaktschiene |
unbehandelt |
| Werkstoff der Klemme |
Edelstahl 304 (V2A) |
| Oberfläche der Klemme |
unbehandelt |

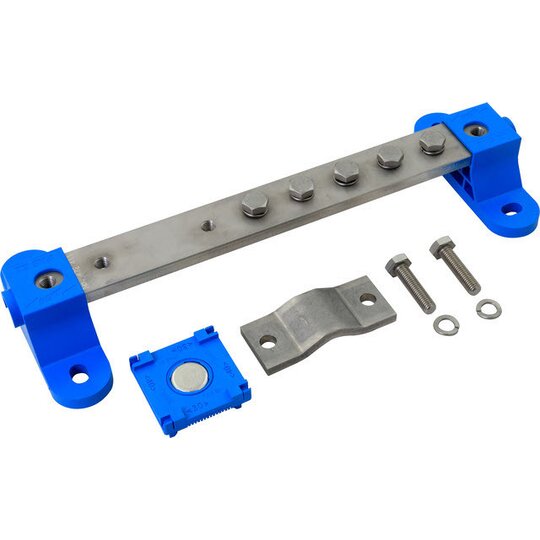

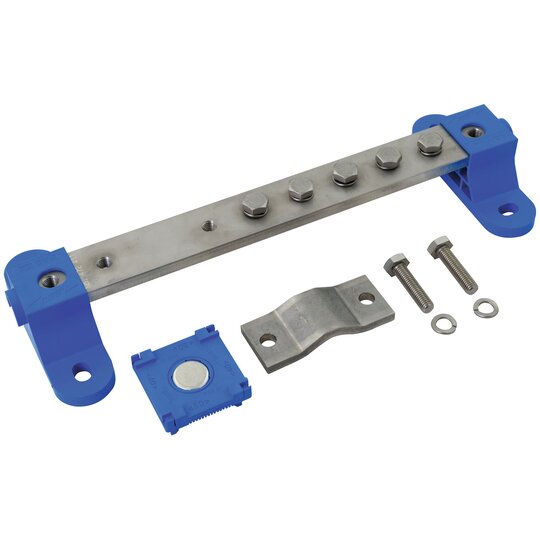

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 1+5AP M10 V2A Einbindung metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2, Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm: 2HExIIC 75 kA (zündfunkenfrei) T4 Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm: H 100 kA Blitzstoßstrom (10/350 µs) St/tZn 30x3,5mm/40x5mm: 1HExIIC 100 kA (zündfunkenfrei) T4 Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO (V4A) 30x3,5mm/40x5mm: 750 A / T4 Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn 30x3,5mm/40x5mm: 1500 A / T4 Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²: 1HExIIC 100 kA (zündfunkenfrei) T4 Max. Kurzschlussstrom (A
