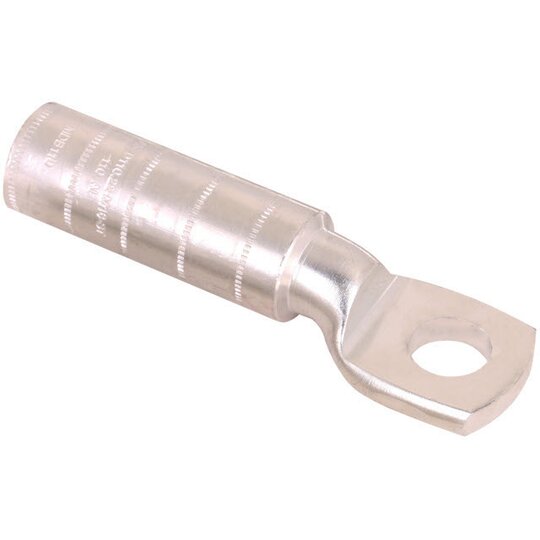

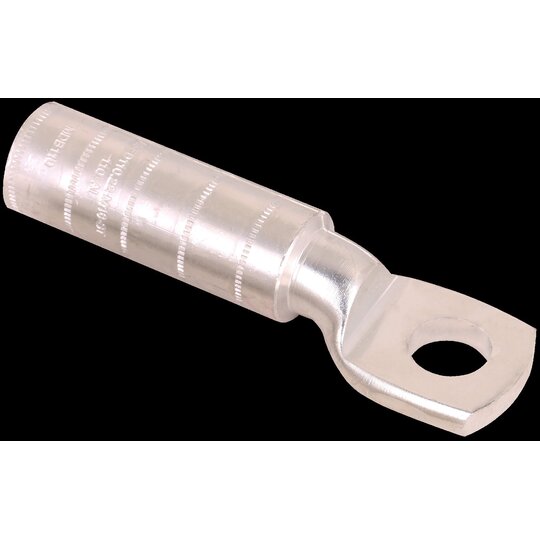

Dehn 419766 GKS 110 16 AL / 3 EBS 15.03. 22-1 Glockenkabelschuh AL M16 110mm²

Ihr Nettopreis
Art.-Nr.
2032518
EAN
4013364506411
Hersteller-Nr.
419766
DEHA.-Nr.
7022233
eClass.-Nr.
27400202
Zolltarif-Nr.
85369010
Querschnittsform rund
Schmale Flanschausführung false
Nennquerschnitt Aluminium, RM/SM 110.0 - 110.0 qmm
Anschlussgewindemaß (metrisch) 16
Werkstoff Aluminium
Geeignet für Al/St-Seile false
Längsdicht false
Anzahl der Befestigungslöcher 1
Nach DIN false

Glockenkabelschuh aus Al mit Bohrung Ø17 mm (M16) für Erdungskabel mit PVC Mantel und AlMg(St) Leiter 110 mm².urchmesser: 25 mm Innendurchmesser: 22 mm Länge: 119 mm Werkstoff Leiter: AlMgSt Werkstoff Mantel: (N)A(St)YY-O Leiterquerschnitt: 110 mm2 Bohrung Kabelschuh: 17 mm (M16) Presseinsatz: siehe EBS Zeichnung Presskraft nach: 3 Ebgw 05.30 DB Nr.: 1219082 DB Zeichnungs-Nr.: 3 EBS 15.03.22-1 Normenbezug: Ril 997.0204/0205 Fabrikat: DEHN Typ: GKS 110 16 AL / 3 EBS 15.03.22-1 Art.-Nr.: 419766 oder gleichwertig.'

ohne(Bahnerdung)14.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12354383_12354419.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
