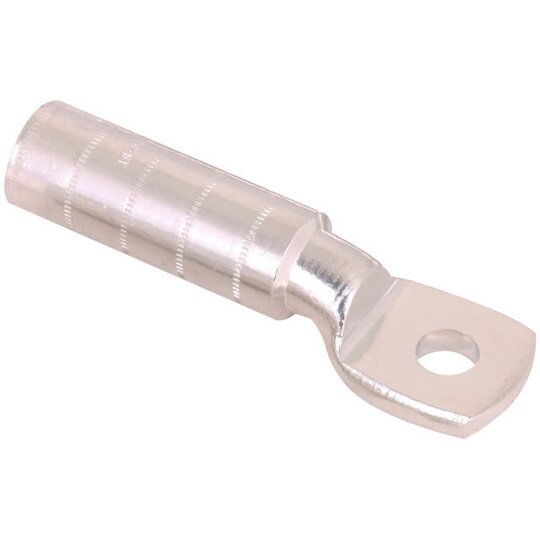

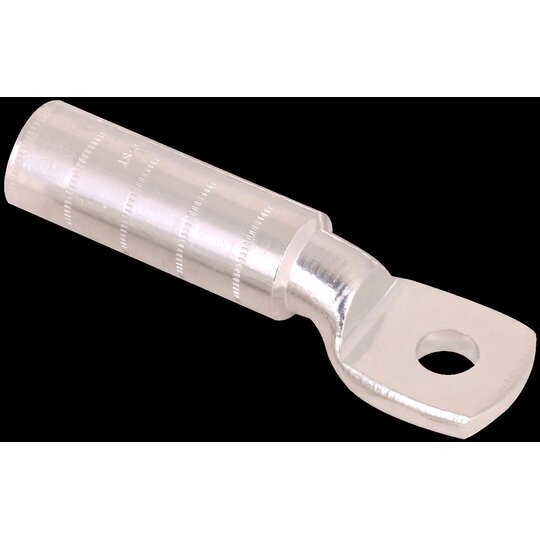

Dehn 419765 GKS 110 12 AL / 3 EBS 15.03. 22-1 Glockenkabelschuh AL M12 110mm²

Ihr Nettopreis
Art.-Nr.
2032517
EAN
4013364506404
Hersteller-Nr.
419765
DEHA.-Nr.
7022232
eClass.-Nr.
27400202
Zolltarif-Nr.
85369010
Querschnittsform rund
Schmale Flanschausführung false
Nennquerschnitt Aluminium, RM/SM 110.0 - 110.0 qmm
Anschlussgewindemaß (metrisch) 12
Werkstoff Aluminium
Geeignet für Al/St-Seile false
Längsdicht false
Anzahl der Befestigungslöcher 1
Nach DIN false

Glockenkabelschuh aus Al mit Bohrung Ø13 mm (M12) für Erdungskabel mit PVC Mantel und AlMg(St) Leiter 110 mm².urchmesser: 25 mm Innendurchmesser: 22 mm Länge: 119 mm Werkstoff Leiter: AlMgSt Werkstoff Mantel: (N)A(St)YY-O Leiterquerschnitt: 110 mm2 Bohrung Kabelschuh: 13 mm (M12) Presseinsatz: siehe EBS Zeichnung Presskraft nach: 3 Ebgw 05.30 DB Nr.: 1219081 DB Zeichnungs-Nr.: 3 EBS 15.03.22-1 Normenbezug: Ril 997.0204/0205 Fabrikat: DEHN Typ: GKS 110 12 AL / 3 EBS 15.03.22-1 Art.-Nr.: 419765 oder gleichwertig.'
