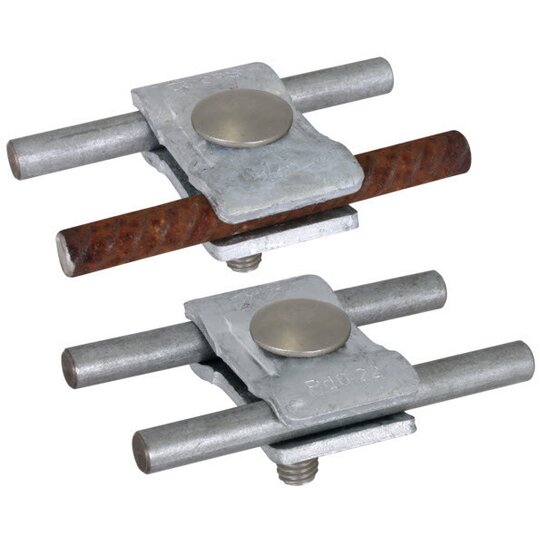

Dehn 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44 Parallelverbinder St/tZn

Ihr Nettopreis
Art.-Nr.
2032532
EAN
4013364459892
Hersteller-Nr.
419751
DEHA.-Nr.
7022224
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Art des Verbinders Klemmverbinder
Rundleiterdurchmesser Leiter 1 6.0 - 22.0 mm
Rundleiterdurchmesser Leiter 2 6.0 - 22.0 mm
Werkstoff Stahl
Oberfläche feuerverzinkt
Art der Befestigungsschrauben Flachrundschraube

Parallelhalter St/tZn zur Befestigung von Prellleiter an Gabionenwänden und Stabmattenzäunen. Werkstoff Klemme: St/tZn Klemmbereich Klemme Rd / Rd: 6-22 mm Schraube: eM10 x 40 Werkstoff Schrauben / Federring: NIRO Werkstoff Mutter / Scheibe: NIRO DB Zeichnungs-Nr.: 3 EBS 15.03.44 Normenbezug: Ril 997.0204/0205 Fabrikat: DEHN Typ: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44 Art.-Nr.: 419751 oder gleichwertig.'

12354383_34985519.pdf

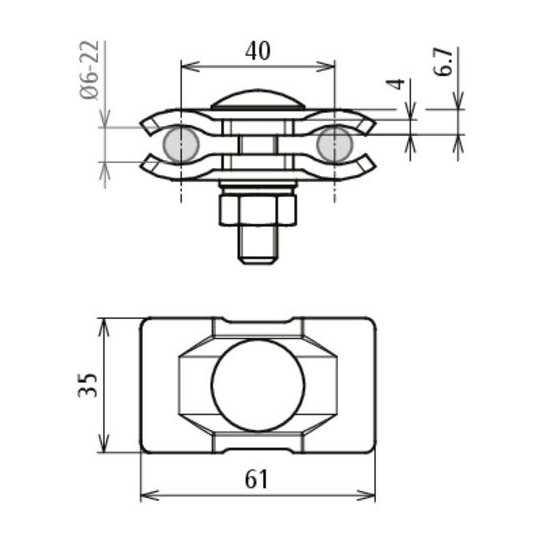

Maßzeichnung

Download (Stand: 24.02.2025)

ohne(Bahnerdung)16.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12354383_12354398.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
