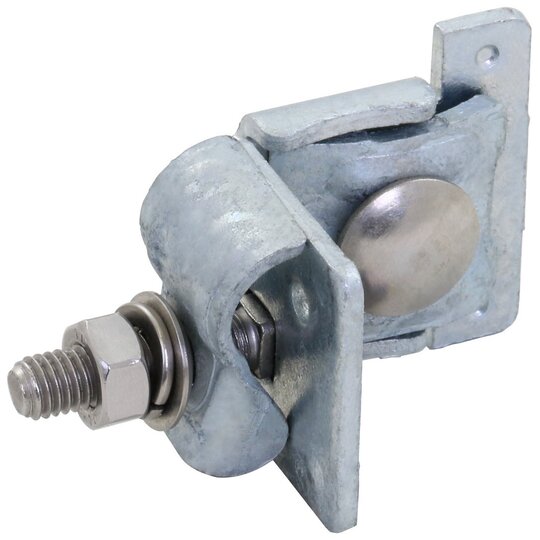

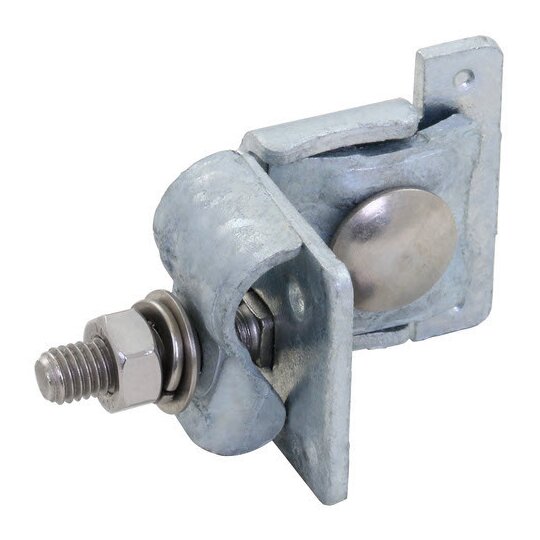

Dehn 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47 Leitungshalter St/tZn

Ihr Nettopreis
Art.-Nr.
2032533
EAN
4013364486898
Hersteller-Nr.
419750
DEHA.-Nr.
7022225
eClass.-Nr.
27140304
Zolltarif-Nr.
85389099
Art des Verbinders Klemmverbinder
Rundleiterdurchmesser Leiter 1 4.0 - 8.0 mm
Rundleiterdurchmesser Leiter 2 10.0 - 16.0 mm
Werkstoff Stahl
Oberfläche feuerverzinkt
Art der Befestigungsschrauben Flachrundschraube

Winkelhalter aus St/tZn zur Befestigung von Prellleiter Rd 10-16 mm an Gabionenwänden und Stabmattenzäunen Rd 4-8 mm. Montiert mit Überleger DEHNquick. DEHNquick. Werkstoff Klemme: St/tZn Klemmbereich Gitterstab: 4-8 mm Klemmbereich Rd: 10-16 mm Schraube: e M8 x 25 mm, e M8 x 35 mm Werkstoff Schraube / Mutter: NIRO Materialstärke: 3 mm Ausführung mit: Federring und Kugelscheibe DB Zeichnungs-Nr.: 3 EBS 15.03.47 Normenbezug: Ril 997.0204/0205 Fabrikat: DEHN Typ: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47 Art.-Nr.: 419750 oder gleichwertig.'

12354383_34985526.pdf

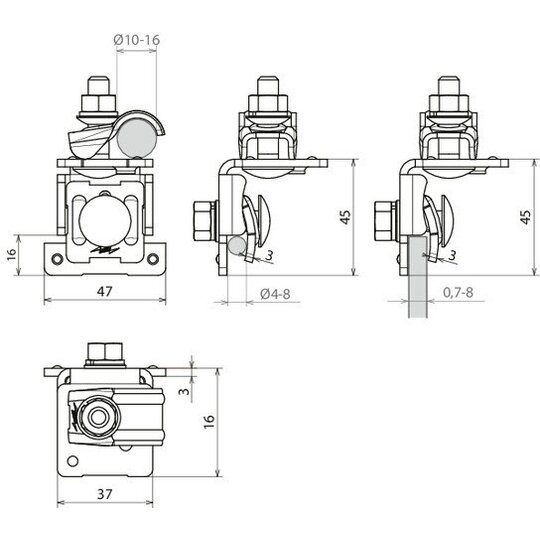

Maßzeichnung

Download (Stand: 24.02.2025)

ohne(Bahnerdung)17.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12354383_12354400.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
