Dehn 419511 D BEB 29 M12 M16 / EBS 15-03-17 CuStAl-Kabel-Erdungsverbinder

Hersteller-Nr. 419511 283391833
Ihr Nettopreis
Art.-Nr.
2032509
EAN
4013364480513
DEHA.-Nr.
6811743
eClass.-Nr.
27140320
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Werkstoff der Anschlusslasche sonstige
Anschlussfahne verzinkt false
Anschlussachse 500 mm

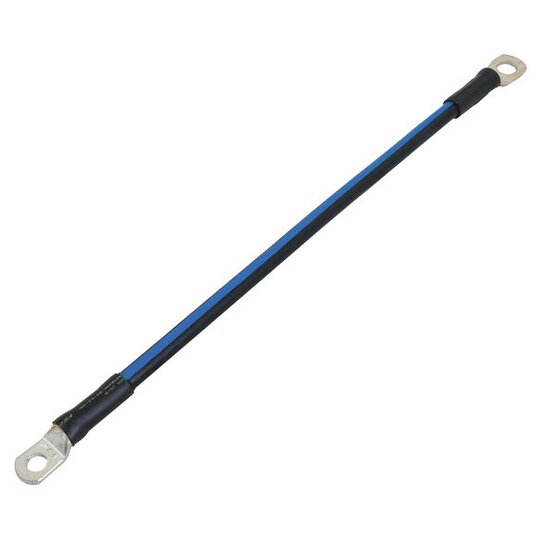

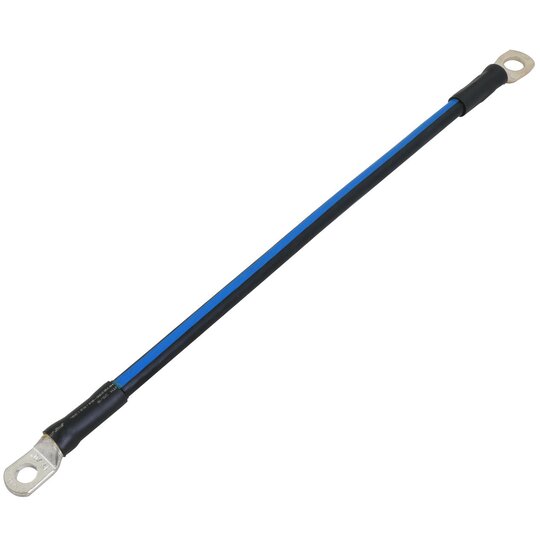

Kupfer-Stahl-Aluminium-Kabel-Erdungsverbinder D BEB 29 M12 M16 / EBS 15-03-17 zum Erden an Bauteilen (M16) bzw. Schiene (M12) mit Freigabe der DB Netz AG Werkstoff Kabelschuh: Cu/gal Sn Werkstoff Kabel: CuStAl Kurzschlussstrom: &gt, 25 kA Prüfstrom: 40 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Kabel: (N)2X RF CuStAl Querschnitt Kabel: = 70 mm² Ausführung: halogenfrei Durchmesser Kabel: 17 mm Bohrung Kabelschuh: 13 mm für M12 und 17 mm für M16 Länge: 500 mm DB Zeichnungs-Nr.: 4 Ebs 15.03.17 - 6 (Bayka) Fabrikat: DEHN Typ: D BEB 29 M12 M16 / EBS 15-03-17 Art.-Nr.: 419511 oder gleichwertig.

12354271_34985406.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

ohne(Bahnerdung)11.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12354271_12354359.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)
