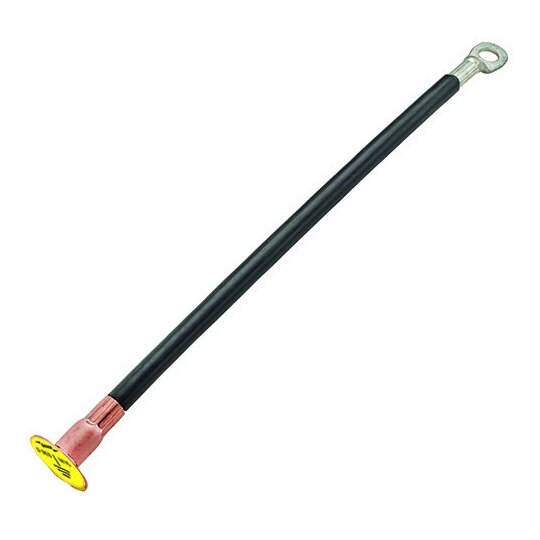

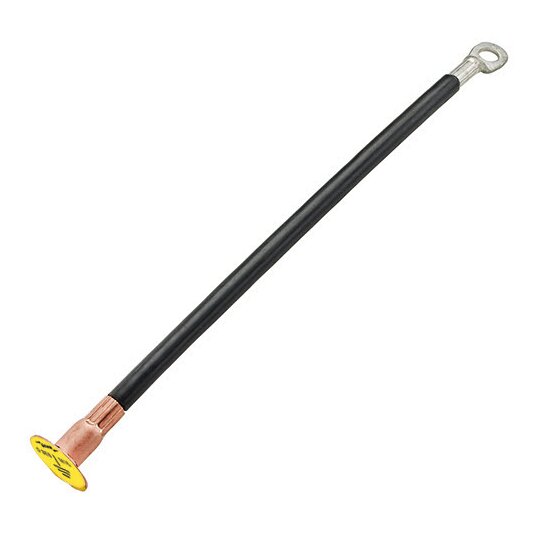

Dehn 419506 D BEB 11 - L1000 / EBS 15-03-27 Erdungsbrücke f.Großrohrerdung

Hersteller-Nr. 419506 283391829
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032505
EAN
4013364458444
DEHA.-Nr.
6407283
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Kupfer
Anschlussfahne verzinkt false
Anschlussachse 1000 mm
Durchmesser der Anschlussplatte 50 mm

Erdungsbrücke für Großrohrerdung D BEB 11 / EBS 15-03-27 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Platte: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Hülse: St / Cu Werkstoff Kabelschuh: Cu/gal Sn Werkstoff Kabel: Cu Kurzschlussstrom: = 25 kA Prüfstrom: 25 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Kabel: NYY-O Querschnitt Kabel: 70 mm² Durchmesser Kabel: 17 mm Bohrung Kabelschuh: 13 mm Länge: 1000 mm DB Zeichnungs-Nr.: 4 Ebs 15.03.27 - 2 Fabrikat: DEHN Typ: D BEB 11 - L1000 / EBS 15-03-27 Art.-Nr.: 419506 oder gleichwertig.

12354271_34985352.pdf

Maßzeichnung

Download (Stand: 10.04.2025)

ohne(Bahnerdung)7.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12354271_12354342.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)
