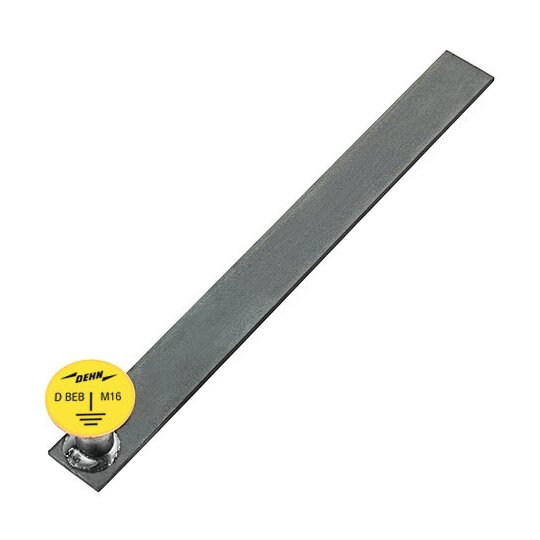

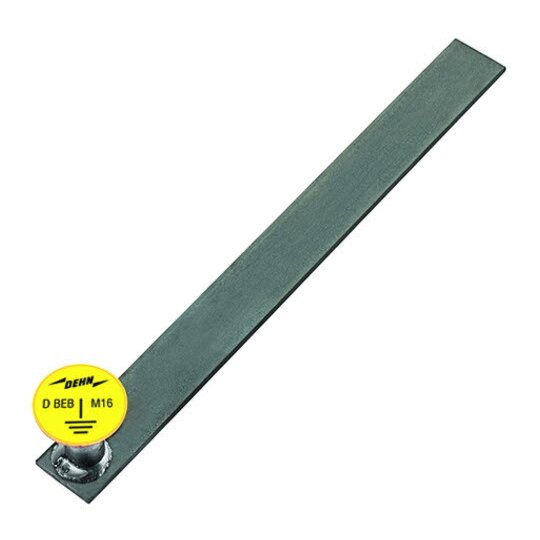

Dehn 419500 D BEB 1 - L100 / EBS 15-03-19 Flachstahl-Erdungsbrücke

Hersteller-Nr. 419500 283391823
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032499
EAN
4013364458383
DEHA.-Nr.
6407277
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche sonstige
Anschlussfahne verzinkt false
Anschlussachse 100 mm
Durchmesser der Anschlussplatte 50 mm
Länge 58 mm

Flachstahl-Erdungsbrücke D BEB 1 / EBS 15-03-19 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Platte: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Hülse: St / Cu Werkstoff Flachstahl: S235 Kurzschlussstrom: &gt, 25 kA Prüfstrom: 40 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Abmessung Flachstahl: 100 x 40 x 5 mm Gesamthöhe: 58 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 30 Fabrikat: DEHN Typ: D BEB 1 - L100 / EBS 15-03-19 Art.-Nr.: 419500 oder gleichwertig.

12354271_34985166.pdf

Maßzeichnung

Download (Stand: 10.04.2025)

ohne(Bahnerdung)12.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12354271_12354285.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)
