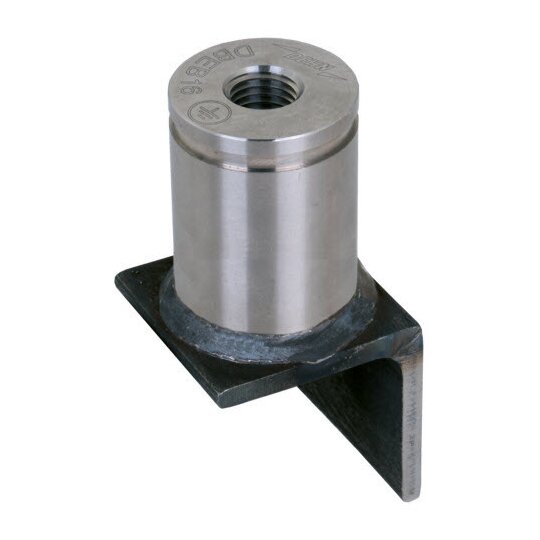

Dehn 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38 Est-Erdungsbrücke NIRO

Hersteller-Nr. 419160 283391861
Ihr Nettopreis
Art.-Nr.
2032537
EAN
4013364510203
DEHA.-Nr.
7135629
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Stahl
Anschlussfahne verzinkt false
Durchmesser der Anschlussplatte 40 mm
Länge 105 mm

Edelstahl-Erdungsbrücke D BEB 16 - 105 / 3 EBS 15-03-19-38 Edelstahl-Erdungsbrücke D BEB 16 - 105 / 3 EBS 15-03-19-38 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Anschlusselement: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Winkel: St Kurzschlussstrom: &gt, 25 kA Prüfstrom: 40 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 40 mm Abmessung Winkel: 50 x 50 x 5 mm Gesamthöhe: 105 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 38 Fabrikat: DEHN Typ: D BEB 16 - 105 / 3 EBS 15-03-19-38 Art.-Nr.: 419160 oder gleichwertig.

12354271_34985150.pdf

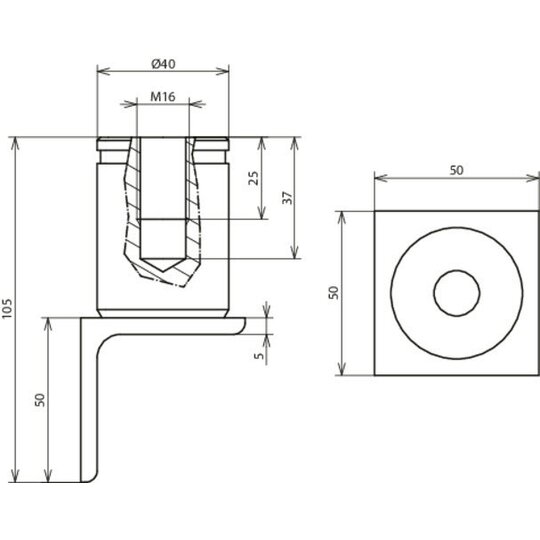

Maßzeichnung

Download (Stand: 10.04.2025)

ohne(Bahnerdung)19.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12354271_12354280.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)
