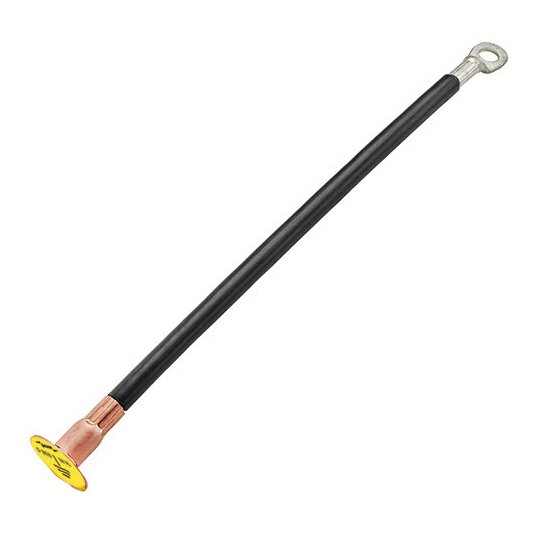

Dehn 419110 D BEB 11 / EBS 15-03-27 Erdungsbrücke f.Großrohrerdung L 500mm

Hersteller-Nr. 419110 283391807
Ihr Nettopreis
Art.-Nr.
2032483
EAN
4013364439665
DEHA.-Nr.
6173741
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Kupfer
Anschlussfahne verzinkt false
Durchmesser der Anschlussplatte 50 mm
Länge 500 mm

Erdungsbrücke für Großrohrerdung D BEB 11 / EBS 15-03-27 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Platte: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Hülse: St / Cu Werkstoff Kabelschuh: Cu/gal Sn Werkstoff Kabel: Cu Kurzschlussstrom: = 25 kA Prüfstrom: 25 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Kabel: NYY-O Querschnitt Kabel: 70 mm² Durchmesser Kabel: 17 mm Bohrung Kabelschuh: 13 mm Länge: 500 mm DB Zeichnungs-Nr.: 4 Ebs 15.03.27 - 2 Fabrikat: DEHN Typ: D BEB 11 / EBS 15-03-27 Art.-Nr.: 419110 oder gleichwertig.

12354271_34985345.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

ohne(Bahnerdung)7.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12354271_12354340.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)
