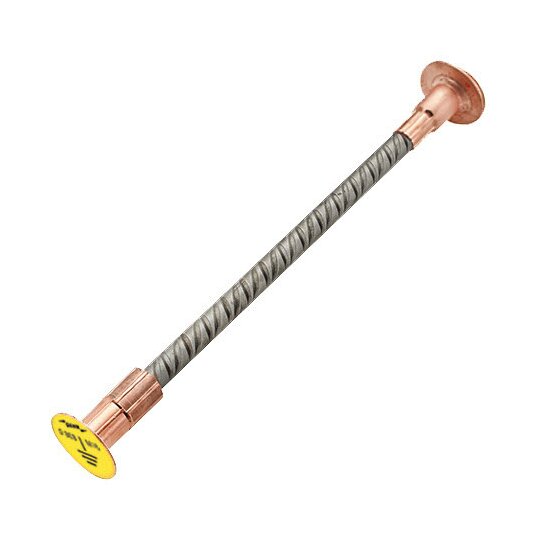

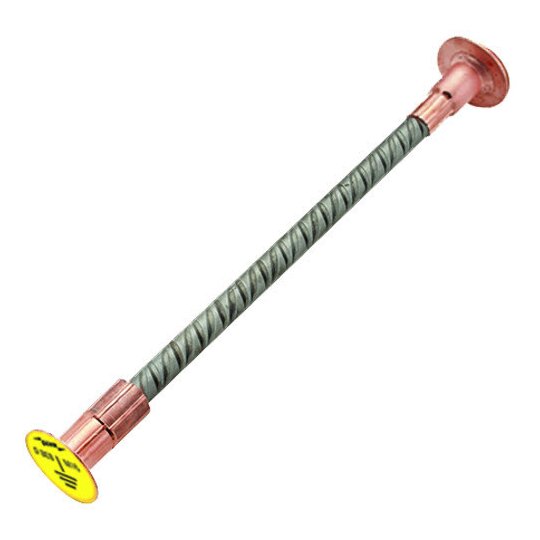

Dehn 419080 D BEB 8 / EBS 15-03-19 Betonstahl-Erdungsbrücke beidseitig

Hersteller-Nr. 419080 283391802
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032478
EAN
4013364439566
DEHA.-Nr.
6173736
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Betonstahl
Anschlussfahne verzinkt false
Anschlussachse 500 mm
Durchmesser der Anschlussplatte 50 mm

Betonstahl-Erdungsbrücke D BEB 8 / EBS 15-03-19 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Platte: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Hülse: St / Cu Werkstoff Achse: Betonstahl B500B Kurzschlussstrom: &gt, 25 kA Prüfstrom: 40 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Durchmesser Betonstahl: 16 mm Länge: 500 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33 Fabrikat: DEHN Typ: D BEB 8 / EBS 15-03-19 Art.-Nr.: 419080 oder gleichwertig.

12354271_34985211.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

ohne(Bahnerdung)6.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12354271_12354300.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)
