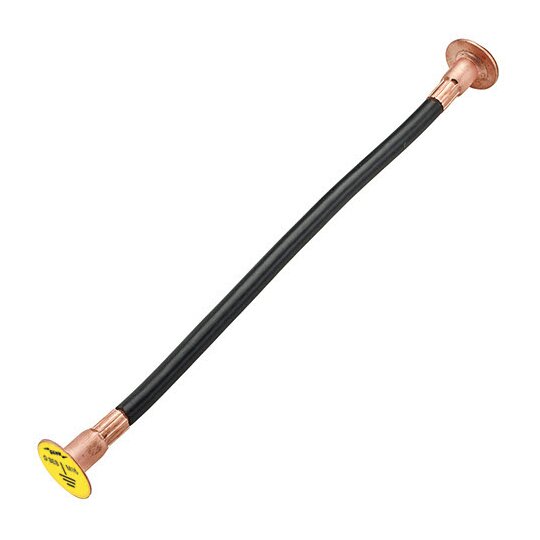

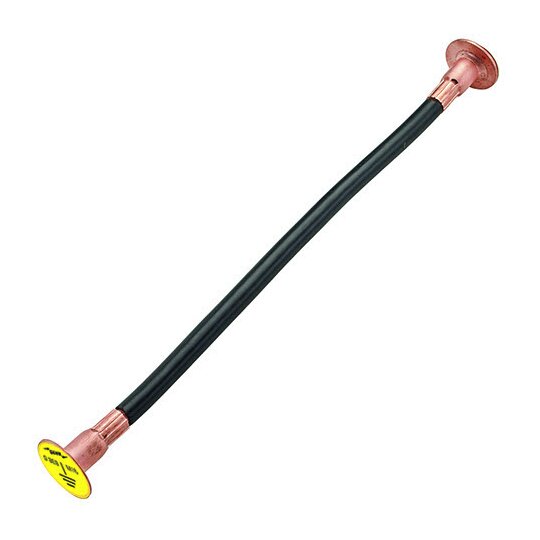

Dehn 419071 D BEB 7-FLEX / EBS 15-03-19 Cu-Kabel-Erdungsbrücke H07V-K beidseitig

Hersteller-Nr. 419071 283391801
Ihr Nettopreis
Art.-Nr.
2032477
EAN
4013364439559
DEHA.-Nr.
6173735
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Kupfer
Anschlussfahne verzinkt false
Anschlussachse 500 mm
Durchmesser der Anschlussplatte 50 mm

Kupfer-Kabel-Erdungsbrücke nach Richtline der DB Netz AG Ril 997.0205A01, zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken. Bestehend aus zwei Anschlussplatte aus NIRO mit Anschlussgewinde M16. Eine hohe Flexibilität des Kabels erleichterten den Einbau in die Bewehrung. Ausgelegt für Kurzschlussströme > 25 kA. 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Kabel: H07V-K Querschnitt Kabel: 95 mm² Durchmesser Kabel: 19 mm Länge: 500 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33 Fabrikat: DEHN Typ: D BEB 7-FLEX / EBS 15-03-19 Art.-Nr.: 419071 oder gleichwertig.

12354271_34985292.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

ohne(Bahnerdung)6.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12354271_12354326.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)
