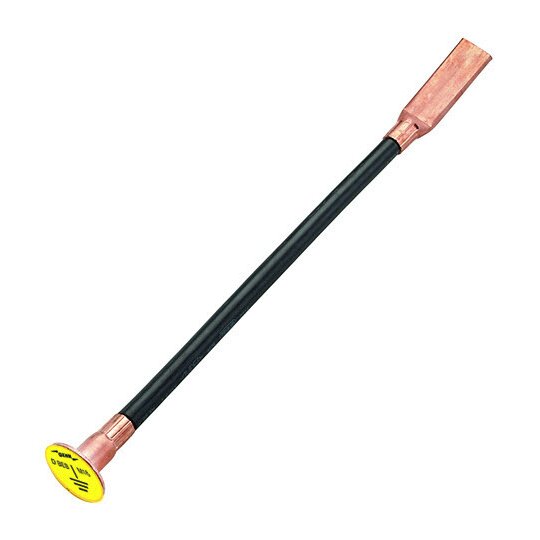

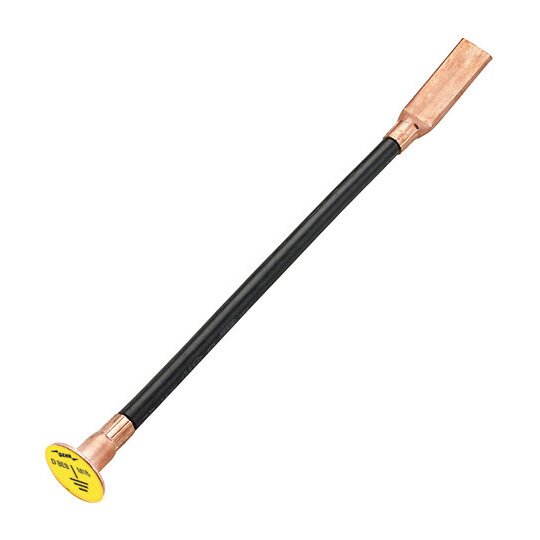

Dehn 419041 D BEB 4-FLEX / EBS 15-03-19 Cu-Kabel-Erdungsbrücke H07V-K

Ihr Nettopreis
Art.-Nr.
2032471
EAN
4013364439498
Hersteller-Nr.
419041
DEHA.-Nr.
6173729
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Kupfer
Anschlussfahne verzinkt false
Anschlussachse 500 mm
Durchmesser der Anschlussplatte 50 mm

Kupfer-Kabel-Erdungsbrücke D BEB 4-FLEX / EBS 15-03-19 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Platte: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Hülse: St / Cu Werkstoff Lasche: St / Cu Werkstoff Kabel: Cu Kurzschlussstrom: = 25 kA Prüfstrom: 25 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Kabel: H07V-K Querschnitt Kabel: 70 mm² Durchmesser Kabel: 17 mm Abmessung Lasche: 80 x 30 mm Länge: 500 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32 Fabrikat: DEHN Typ: D BEB 4-FLEX / EBS 15-03-19 Art.-Nr.: 419041 oder gleichwertig.'

12354271_34985220.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

ohne(Bahnerdung)5.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12354271_12354305.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
