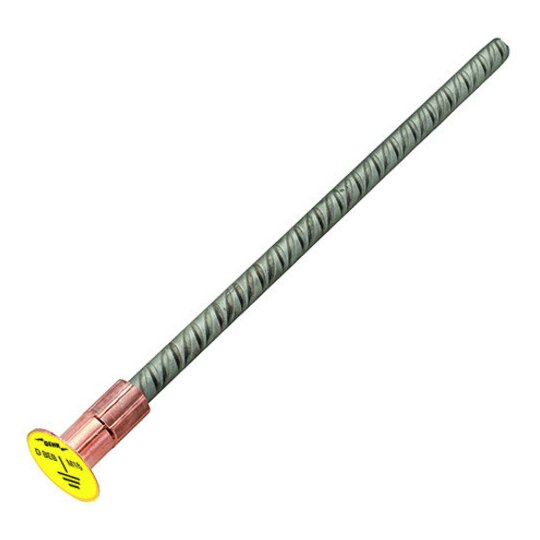

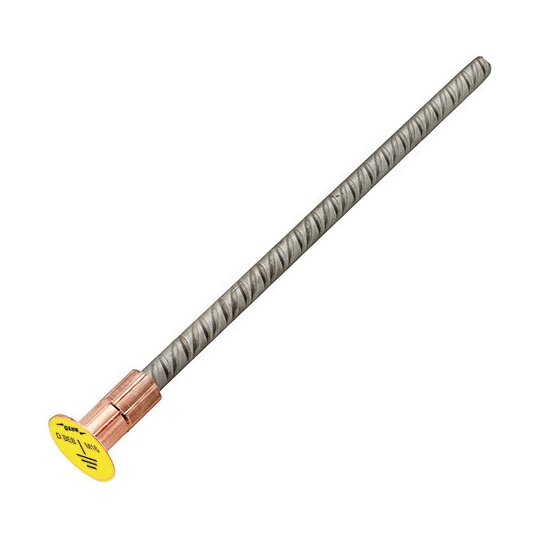

Dehn 419030 D BEB 3 / EBS 15-03-19 Betonstahl-Erdungsbrücke

Hersteller-Nr. 419030 283391793
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032469
EAN
4013364439474
DEHA.-Nr.
6173727
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Betonstahl
Anschlussfahne verzinkt false
Anschlussachse 400 mm
Durchmesser der Anschlussplatte 50 mm

Betonstahl-Erdungsbrücke D BEB 3 / EBS 15-03-19 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Platte: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Hülse: St / Cu Werkstoff Achse: Betonstahl B500B Kurzschlussstrom: &gt, 25 kA Prüfstrom: 40 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Durchmesser Betonstahl: 16 mm Länge: 400 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 31 Fabrikat: DEHN Typ: D BEB 3 / EBS 15-03-19 Art.-Nr.: 419030 oder gleichwertig.

12354271_34985202.pdf

Maßzeichnung

Download (Stand: 01.05.2025)

ohne(Bahnerdung)4.pdf

Montageanleitung

Download (Stand: 01.05.2025)

12354271_12354297.pdf

Produktdatenblatt

Download (Stand: 01.05.2025)

Deeplink Produktseite

Download (Stand: 01.05.2025)
