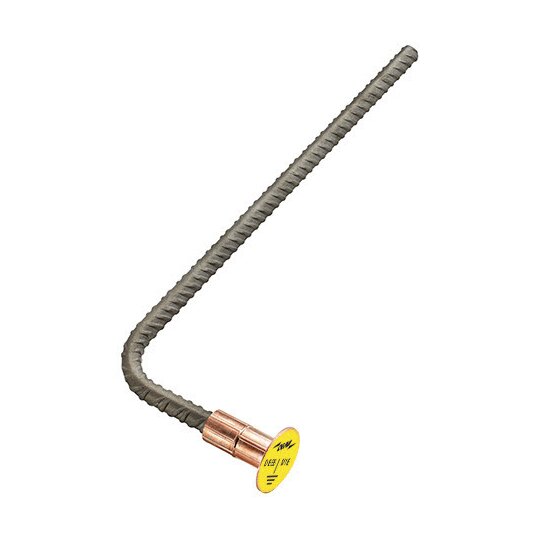

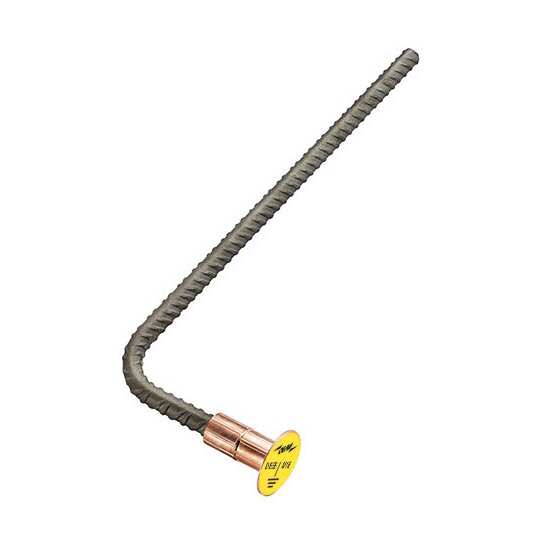

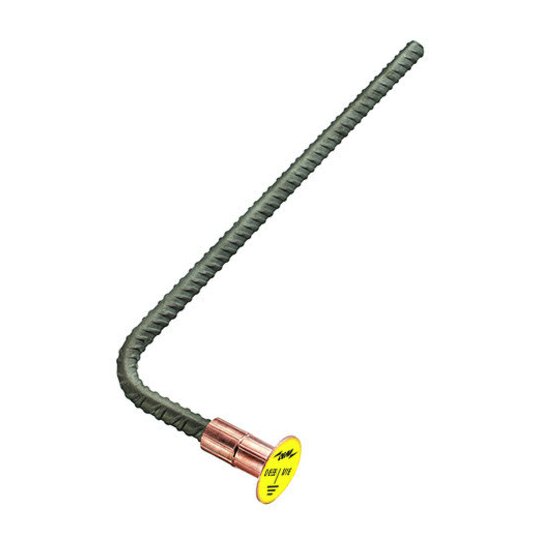

Dehn 419020 D BEB 2 / EBS 15-03-19 Betonstahl-Erdungsbrücke gebogen

Hersteller-Nr. 419020 283391792
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032468
EAN
4013364439405
DEHA.-Nr.
6173726
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Betonstahl
Anschlussfahne verzinkt false
Anschlussachse 400 mm
Durchmesser der Anschlussplatte 50 mm
Länge 160 mm

Betonstahl-Erdungsbrücke D BEB 2 / EBS 15-03-19 zum Erden der Bewehrung von Betonteilen mit Freigabe der DB Netz AG Werkstoff Platte: NIRO Werkstoff-Nr.: 1.4301 Werkstoff Hülse: St / Cu Werkstoff Achse: Betonstahl B500B Kurzschlussstrom: &gt, 25 kA Prüfstrom: 40 kA / 100 ms Normenbezug: Ril 997.0205A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Durchmesser Betonstahl: 16 mm Einbauhöhe: 160 mm Länge: 400 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 31 Fabrikat: DEHN Typ: D BEB 2 / EBS 15-03-19 Art.-Nr.: 419020 oder gleichwertig.

12354271_34985193.pdf

Maßzeichnung

Download (Stand: 10.04.2025)

ohne(Bahnerdung)4.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12354271_12354294.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)
