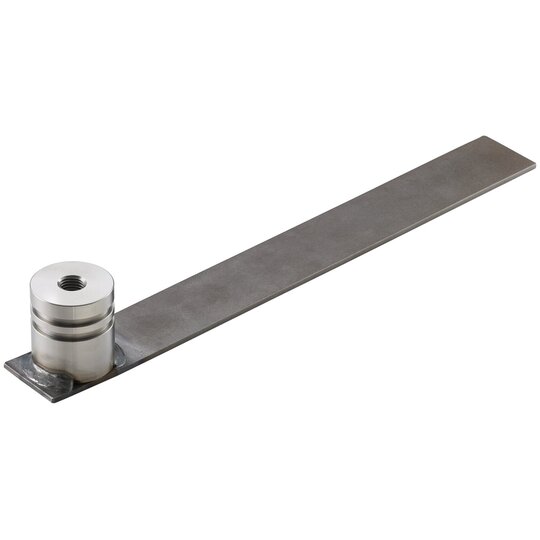

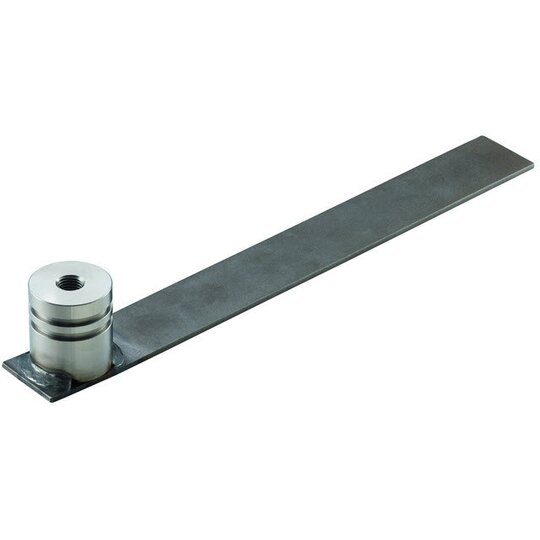

Dehn 419012 D BEB 1-NR / EBS 15-03-19 Flachstahl-Erdungsbrücke m.Anschluss

Ihr Nettopreis
Art.-Nr.
2032467
EAN
4013364439467
Hersteller-Nr.
419012
DEHA.-Nr.
6173725
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Gewindemaß Innengewinde (metrisch) sonstige
Werkstoff Edelstahl 304 (V2A)
Werkstoff der Anschlusslasche Stahl
Anschlussfahne verzinkt false
Anschlussachse 400 mm
Durchmesser der Anschlussplatte 50 mm
Länge 63 mm

Flachstahl-Erdungsbrücke nach Richtline der DB Netz AG Ril 997.0205A01, zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken. Bestehend aus Anschlusselement aus NIRO mit Anschlussgewinde M16 und Flachstahl. Ausgelegt für Kurzschlussströme > 25 kA.A01 Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Abmessung Flachstahl: 400 x 50 x 5 mm Gesamthöhe: 63 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 36 Fabrikat: DEHN Typ: D BEB 1-NR / EBS 15-03-19 Art.-Nr.: 419012 oder gleichwertig.'

12354271_34985184.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

ohne(Bahnerdung)10.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12354271_12354291.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
