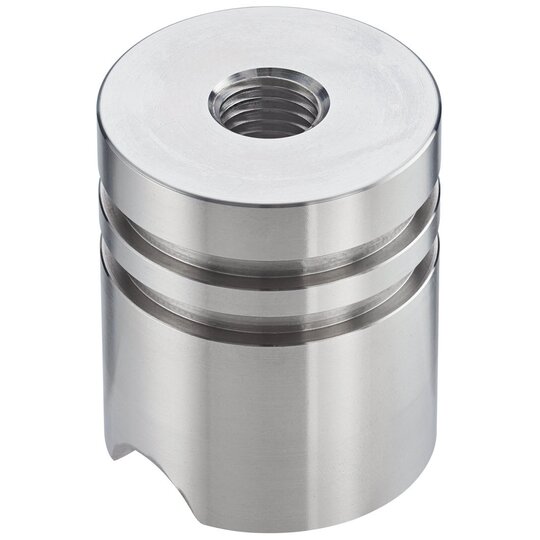

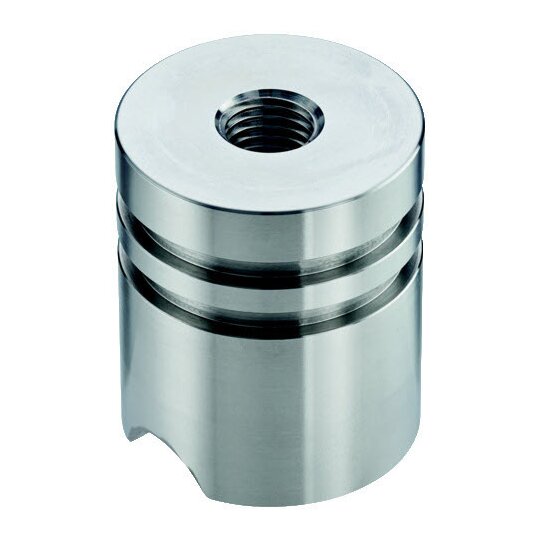

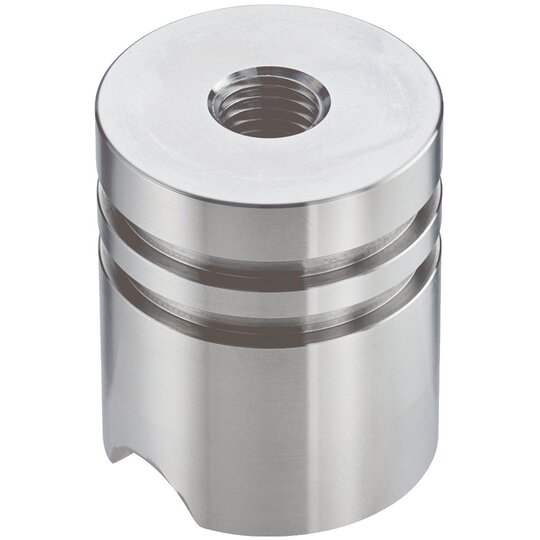

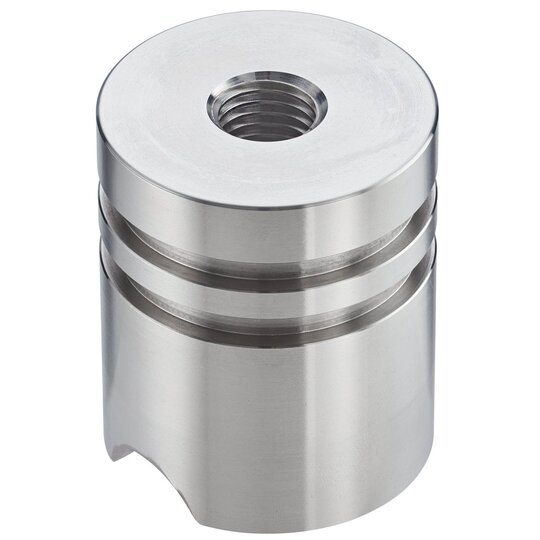

Dehn 419000 D BEB 0 - 63 / EBS 15-03-19 Edelstahl-Erdungsbrücke NIRO m.Gewinde

Ihr Nettopreis
Art.-Nr.
2032493
EAN
4013364439412
Hersteller-Nr.
419000
DEHA.-Nr.
6173720
eClass.-Nr.
27140320
Zolltarif-Nr.
85369010
Gewindemaß Innengewinde (metrisch) M16
Werkstoff Edelstahl 304 (V2A)
Anschlussfahne verzinkt false
Durchmesser der Anschlussplatte 50 mm
Länge 63 mm

Edelstahl-Erdungsbrücke nach Richtlinie der DB Netz AG Ril 997.0205A01, zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken. Anschlusselement aus NIRO mit Anschlussgewinde M16. Ausgelegt für Kurzschlussströme > 25 kA.0 Hz / DC): 12,6 kA Gewinde: M16 Durchmesser Anschlussplatte: 50 mm Gesamthöhe: 63 mm Einbauhöhe: 55 mm DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 37 Fabrikat: DEHN Typ: D BEB 0 - 63 / EBS 15-03-19 Art.-Nr.: 419000 oder gleichwertig.'

12354271_34985127.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

ohne(Bahnerdung)1.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12354271_12354273.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
