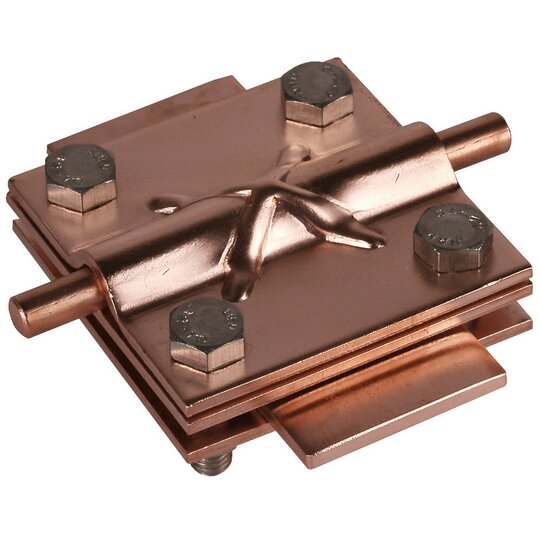

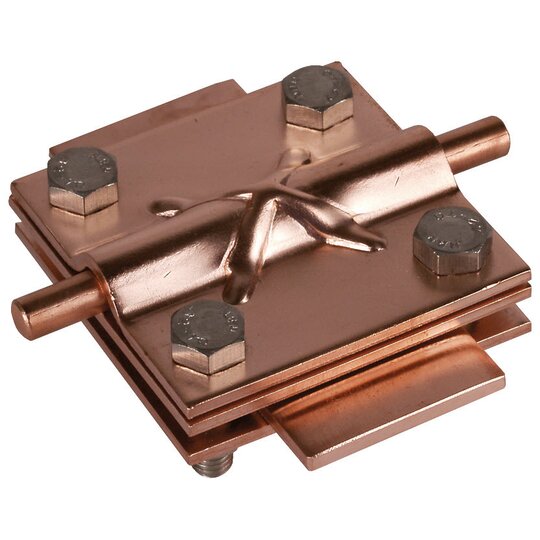

Dehn 321047 KS 8.10 FL40 CU Kreuzstück f.Rd 8-10/Fl 30-40mm Fl 30-40/30-40mm

Hersteller-Nr. 321047 283391579
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032255
EAN
4013364021525
DEHA.-Nr.
0062609
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 8.0 - 10.0 mm
Flachleiterbreite Leiter 1 30.0 - 40.0 mm
Flachleiterbreite Leiter 2 30.0 - 40.0 mm
Werkstoff Kupfer
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 100 kA

Kreuzstück nach DIN EN 62561-1, für ober- und unterirdische Verbindung von Rund- und Flachleitern (Breite bis 40 mm). Ausführung mit Zwischenplatte und Schrauben M8.zum Verbinden von Leitern in Kreuz-, Parallel- und T-Anordnung Werkstoff Klemme: Cu Klemmbereich Rd / Fl: 8-10 / 30-40 mm Klemmbereich Fl / Fl: 30-40 / 30-40 mm Werkstoff Schraube / Mutter: NIRO (V4A) Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401 ASTM / AISI:: 316Ti / 316L / 316 Zwischenplatte: ja Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: KS 8.10 FL40 CU Art.-Nr.: 321047 oder gleichwertig.

12350105_34967831.pdf

Maßzeichnung

Download (Stand: 10.04.2025)

3015726.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12350105_12350116.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)
