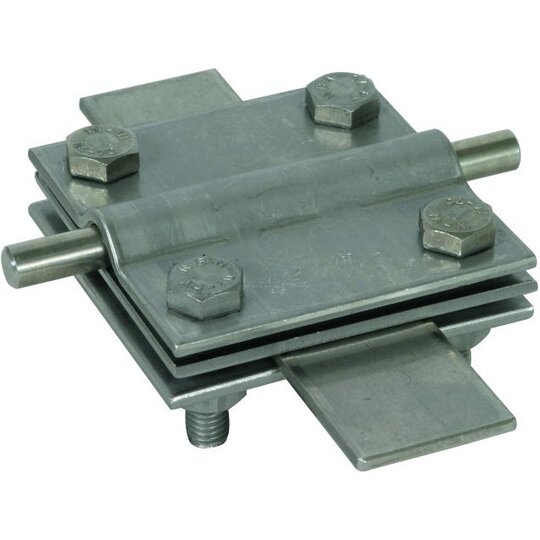

Dehn 319229 KS7.107.10FL40ZPV4A Kreuzstk f.Rd 7-10/7-10 - Rd 7-10/Fl 40-Fl 40/40

Ihr Nettopreis
Art.-Nr.
2032425
EAN
4013364108752
Hersteller-Nr.
319229
DEHA.-Nr.
2580562
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 7.0 - 10.0 mm
Flachleiterbreite Leiter 1 30.0 - 40.0 mm
Flachleiterbreite Leiter 2 30.0 - 40.0 mm
Werkstoff Edelstahl 316 (V4A)
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 100 kA

Kreuzstück nach DIN EN 62561-1, für ober- und unterirdische Verbindung von Rund- und Flachleitern (Breite bis 40 mm). Ausführung mit Zwischenplatte und Schrauben M8. Verbinden von Leitern in Kreuz-, Parallel- und T-Anordnung mit Zwischenplatte für Rd und Fl bis 40 mm Werkstoff Klemme: NIRO (V4A) Klemmbereich Rd / Rd: 7-10 / 7-10 mm Klemmbereich Rd / Fl: 7-10 / 30-40 mm Klemmbereich Fl / Fl: 30-40 / 30-40 mm Werkstoff Schraube / Mutter: NIRO (V4A) Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401 ASTM / AISI:: 316Ti / 316L / 316 Zwischenplatte: ja Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: KS 7.10 7.10 FL40 ZP V4A Art.-Nr.: 319229 oder gleichwertig.'
