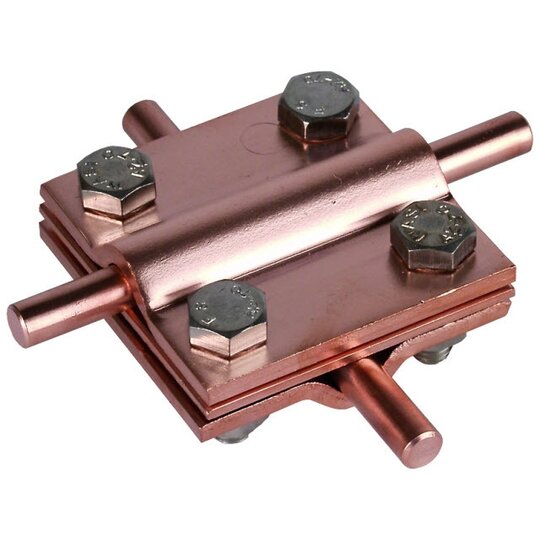

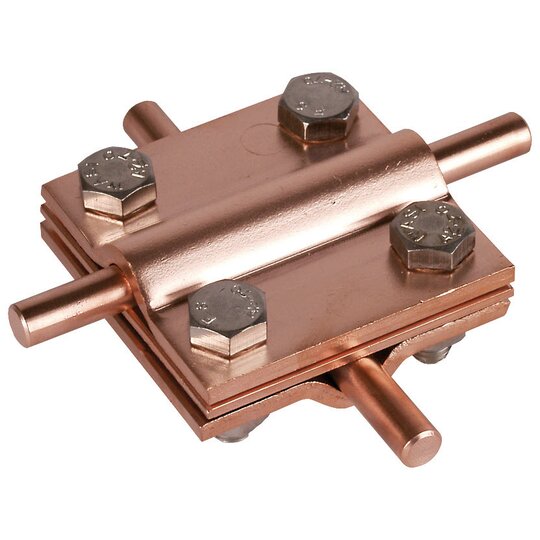

Dehn 319207 KS8.108.10FL30ZPCU Kreuzstk f.Rd 8-10/8-10 -Rd 8-10/Fl 30-Fl 30/30

Ihr Nettopreis
Art.-Nr.
2032253
EAN
4013364020047
Hersteller-Nr.
319207
DEHA.-Nr.
0062604
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 8.0 - 10.0 mm
Flachleiterbreite Leiter 1 30.0 - 30.0 mm
Rundleiterdurchmesser Leiter 2 8.0 - 10.0 mm
Flachleiterbreite Leiter 2 30.0 - 30.0 mm
Werkstoff Kupfer
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 100 kA

Kreuzstück nach DIN EN 62561-1, für ober- und unterirdische Verbindung von Rund- und Flachleitern. Ausführung mit Zwischenplatte und Schrauben M8.von Leitern in Kreuz-, Parallel- und T-Anordnung Werkstoff Klemme: Cu Klemmbereich Rd / Rd: 8-10 / 8-10 mm Klemmbereich Rd / Fl: 8-10 / 30 mm Klemmbereich Fl / Fl: 30 / 30 mm Werkstoff Schraube / Mutter: NIRO (V4A) Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401 ASTM / AISI:: 316Ti / 316L / 316 Zwischenplatte: ja Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: KS 8.10 8.10 FL30 ZP CU Art.-Nr.: 319207 oder gleichwertig.'

12350105_34967807.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3015720.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12350105_12350109.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
