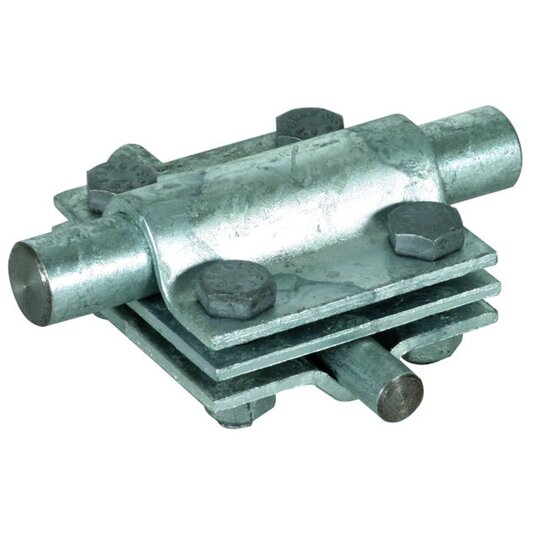

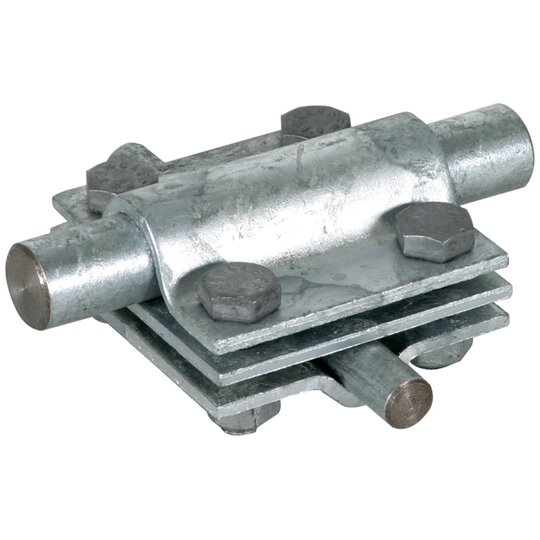

Dehn 319202 KS8.1016FL30ZPSTTZN Kreuzstück f.Rd 8-10/16 - Rd 16/Fl 30

Ihr Nettopreis
Art.-Nr.
2032418
EAN
4013364024526
Hersteller-Nr.
319202
DEHA.-Nr.
0122731
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 16.0 - 16.0 mm
Flachleiterbreite Leiter 1 30.0 - 30.0 mm
Rundleiterdurchmesser Leiter 2 8.0 - 10.0 mm
Werkstoff Stahl
Oberfläche feuerverzinkt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 100 kA

Kreuzstück nach DIN EN 62561-1, für ober- und unterirdische Verbindung von Rund- und Flachleitern mit Fang- / Erdeinführungsstangen. Ausführung mit Zwischenplatte und Schrauben M8.nden von Leitern in Kreuz-, Parallel- und T-Anordnung mit Erdeinführungs- oder Fangstangen Werkstoff Klemme: St/tZn Klemmbereich Rd / Rd: 16 / 8-10 mm Klemmbereich Rd / Fl: 16 / 30 mm Werkstoff Schraube / Mutter: St/tZn Zwischenplatte: ja Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: KS 8.10 16 FL30 ZP STTZN Art.-Nr.: 319202 oder gleichwertig.'

12350105_34967856.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3015719.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12350105_12350122.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
