Dehn 308046 BVK 16.48 FL40 KB6.10 BSB STBL Bügelklemme St/blank f.D 16-48mm

Ihr Nettopreis
Art.-Nr.
2032435
EAN
4013364124462
Hersteller-Nr.
308046
DEHA.-Nr.
2997054
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 6.0 - 22.0 mm
Flachleiterbreite Leiter 1 40.0 - 40.0 mm
Rundleiterdurchmesser Leiter 2 6.0 - 10.0 mm
Werkstoff Stahl
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 50 kA

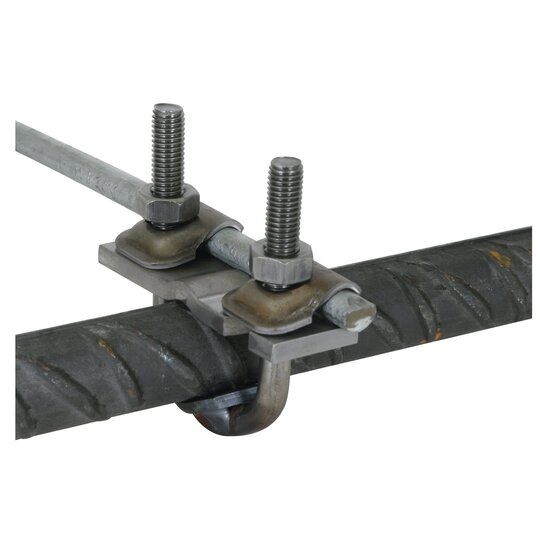

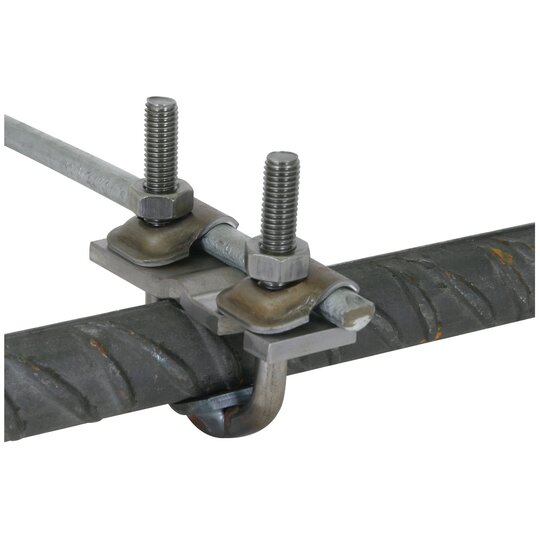

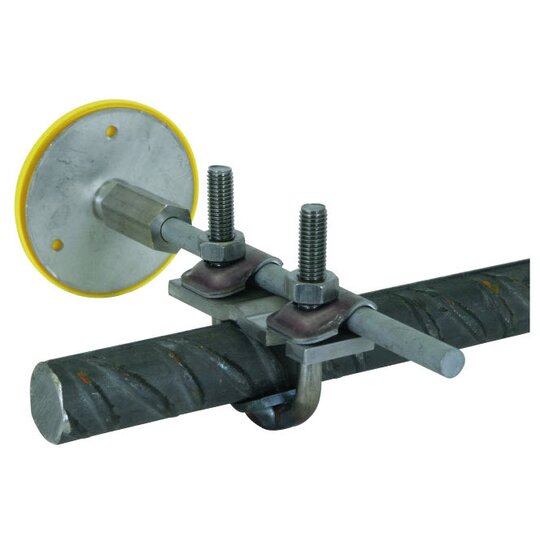

Bügelklemme nach DIN EN 62561-1, zum Verbinden der Bewehrung, mit Klemmbock für die Kreuzverbindung von Rundleiter oder für Erdungsfestpunkte mit gleichzeitiger Befestigung in der Schalung. Ausführung für große Durchmesser.ern für T-, Kreuz- und Parallelverbindungen mit Klemmbock für den flexiblen Anschluss von Rundleitern oder für Erdungsfestpunkte mit gleichzeitiger Befestigung in der Schalung Werkstoff: St/blank Klemmbereich Rd / Rd: (+/II) 16-48 / 6-10 mm Klemmbereich Rd / Fl: (II) 16-48 / 30-40 mm Normenbezug: DIN EN 62561-1 Kurzschlussstrom (AC 50 Hz / DC): 9,9 kA Fabrikat: DEHN Typ: BVK 16.48 FL40 KB6.10 BSB STBL Art.-Nr.: 308046 oder gleichwertig.'

12353452_34982633.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3016347.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12353452_12353532.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
