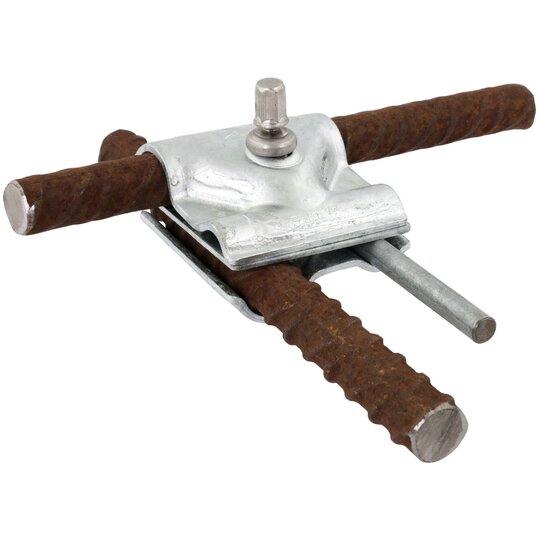

Dehn 308044 MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P Maxi-MV-Klemme St/tZn

Ihr Nettopreis
Art.-Nr.
2032538
EAN
4013364522992
Hersteller-Nr.
308044
DEHA.-Nr.
7194692
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 8.0 - 16.0 mm
Rundleiterdurchmesser Leiter 2 15.0 - 25.0 mm
Werkstoff Stahl
Oberfläche feuerverzinkt
Art der Befestigungsschrauben sonstige

Maxi-MehrzweckVerbindungs-Klemme nach DIN EN 62561-1, zur universellen Verwendung als Kreuz-, T- und Parallelklemme für den Anschluss von Bewehrungseisen oder Tiefenerdern. Ausführung dreiteilig mit Abreisschraube und Gewinde im Unterteil. und Parallelverbindungen Werkstoff Klemme: St/tZn Klemmbereich Rd: 8-16 / 15-25 mm Materialstärke: 3,0 / 2,0 mm Werkstoff Schraube: NIRO Kurzschlussstrom (AC 50 Hz / DC): 6,2 kA Fabrikat: DEHN Typ: MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P Art.-Nr.: 308044 oder gleichwertig.'

12350023_34967576.pdf

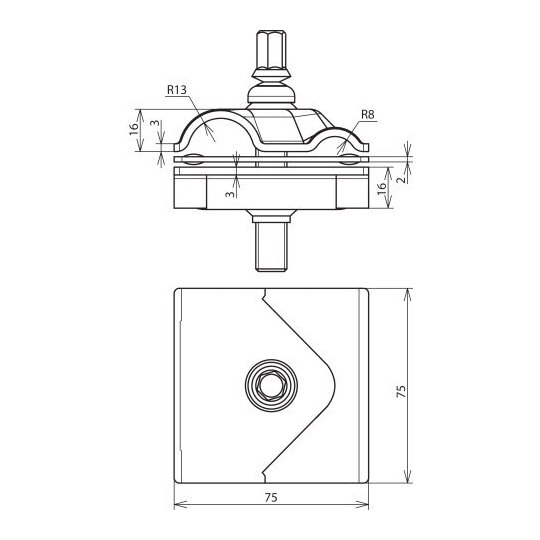

Maßzeichnung

Download (Stand: 24.02.2025)

3027238.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12350023_12350030.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
