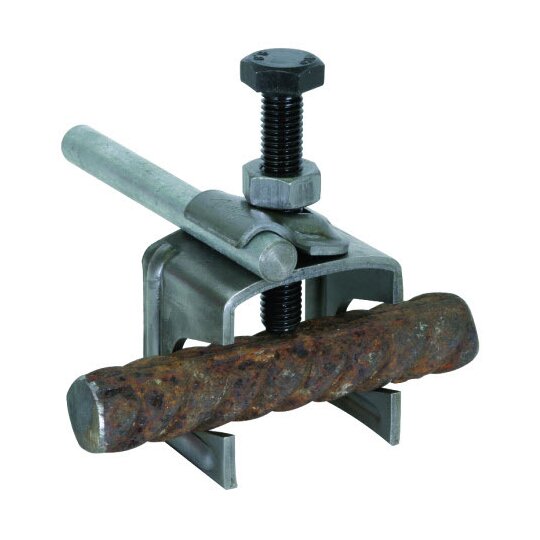

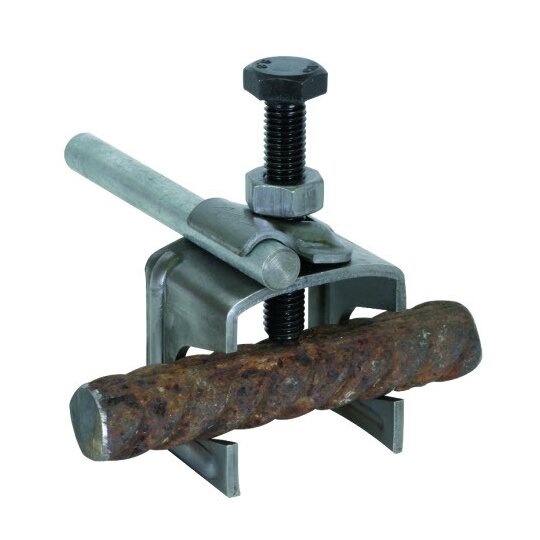

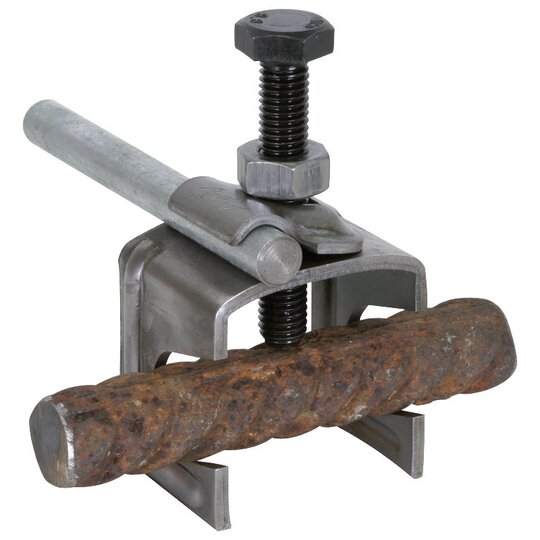

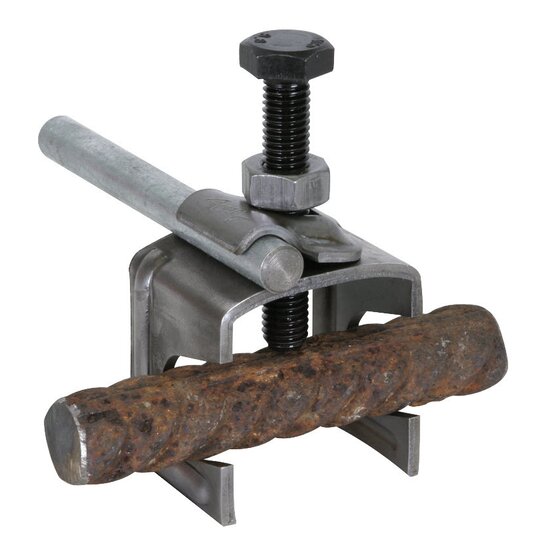

Dehn 308035 VK6.22FL40KB6.10BSBSTBL Verbindungsklemme f.Rd 6-22/Fl 40mm

Hersteller-Nr. 308035 283391762
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032438
EAN
4013364123472
DEHA.-Nr.
3218845
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 6.0 - 22.0 mm
Flachleiterbreite Leiter 1 40.0 - 40.0 mm
Rundleiterdurchmesser Leiter 2 6.0 - 10.0 mm
Werkstoff Stahl
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 50 kA

Verbindungsklemmen für Bewehrungen St/Blank Verbindungsklemmen, für Bewehrungen zum Verbinden von Bewehrungen mit Rundleitern für T-, Kreuz- und Parallelverbindungen mit Klemmbock für den flexiblen Anschluss von Rundleitern oder für Erdungsfestpunkte mit gleichzeitiger Befestigung in der Schalung Werkstoff: St/blank Klemmbereich Rd / Rd: (+/II) 6-22 / 6-10 mm Klemmbereich Rd / Fl: (+) 6-22 / 40 mm Normenbezug: DIN EN 62561-1 Kurzschlussstrom (AC 50 Hz / DC): 1,0 kA Fabrikat: DEHN Typ: VK 6.22 FL40 KB6.10 BSB STBL Art.-Nr.: 308035 oder gleichwertig.

12353452_34982582.pdf

Maßzeichnung

Download (Stand: 01.05.2025)

3016343.pdf

Montageanleitung

Download (Stand: 01.05.2025)

12353452_12353524.pdf

Produktdatenblatt

Download (Stand: 01.05.2025)

Deeplink Produktseite

Download (Stand: 01.05.2025)
