Dehn 308033 VK DB KR 6.20 8.10 FL30 BSB STBL Druckbügelklemme St/blank

Ihr Nettopreis
Art.-Nr.
2032546
EAN
4013364519978
Hersteller-Nr.
308033
DEHA.-Nr.
7282053
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Art des Verbinders T-/Kreuz-/Parallel-Verbinder
Rundleiterdurchmesser Leiter 1 6.0 - 20.0 mm
Flachleiterbreite Leiter 1 30.0 - 30.0 mm
Rundleiterdurchmesser Leiter 2 8.0 - 10.0 mm
Flachleiterbreite Leiter 2 30.0 - 30.0 mm
Werkstoff Stahl
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube
BlitzstromtragfŽñhigkeit (10/350 s)s) 8,4 kA

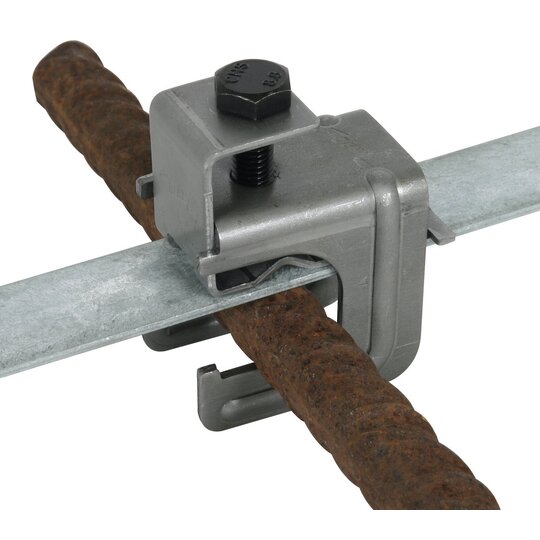

Druckbügelklemme nach DIN EN 62561-1 mit Klemmring, zum Verbinden von Rund- und Flachleitern im Betonfundament oder Betonstahlmatten und Bewehrungsstählen mit Rund- und Flachleitern. Ausführung für T-, Kreuz- und Parallelverbindungen.

12353398_34982032.pdf

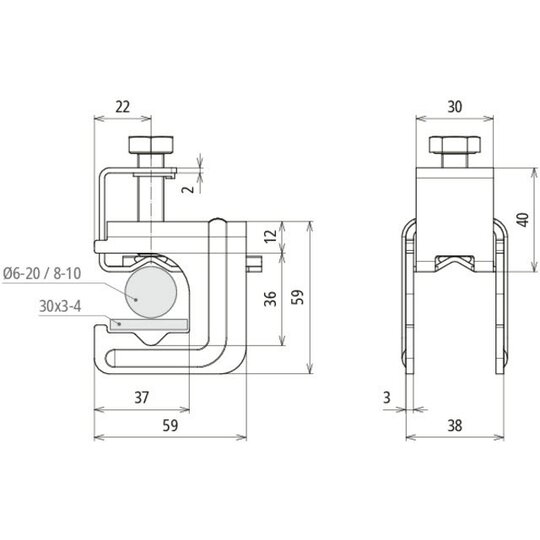

Maßzeichnung

Download (Stand: 24.02.2025)

3029095.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12353398_12353402.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
