Dehn 308032 VK 6.20 FL30 BSB STBL Verbindungsklemme St/blank f.D 6-20mm

Hersteller-Nr. 308032 283391771
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032447
EAN
4013364152823
DEHA.-Nr.
4197181
eClass.-Nr.
27140304
Zolltarif-Nr.
85359000
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Art des Verbinders Kreuzverbinder
Rundleiterdurchmesser Leiter 1 6.0 - 20.0 mm
Flachleiterbreite Leiter 1 30.0 - 30.0 mm
Flachleiterbreite Leiter 2 30.0 - 30.0 mm
Werkstoff Stahl
Oberfläche unbehandelt
Art der Befestigungsschrauben Sechskantschraube

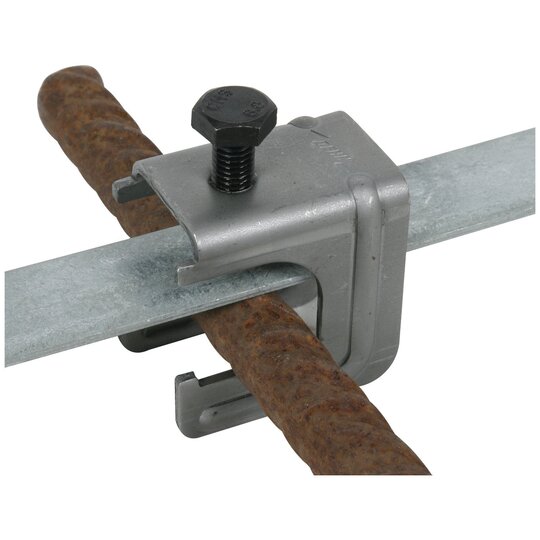

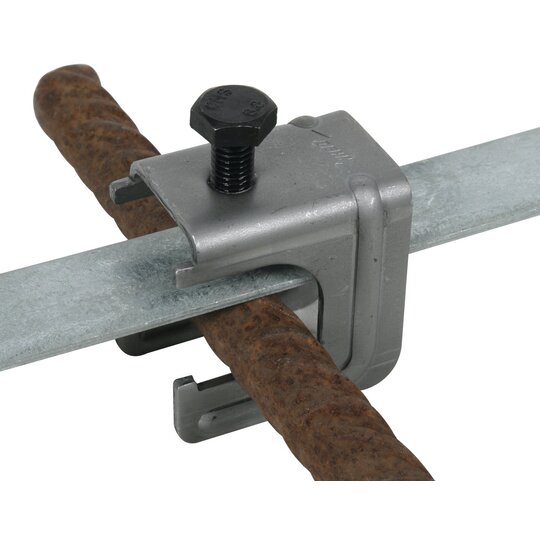

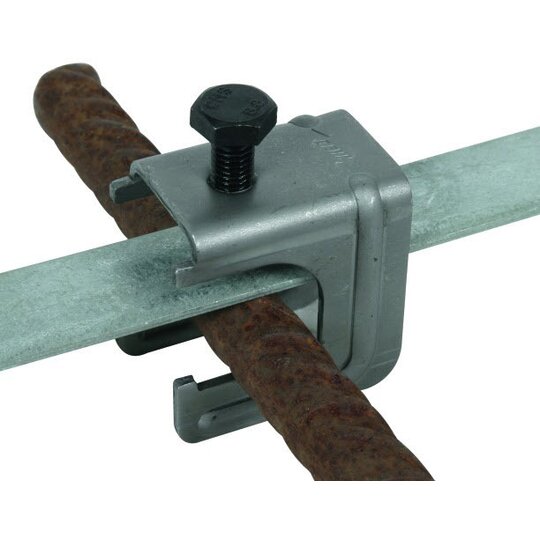

Verbindungsklemme ohne Druckbügel nach DIN EN 62561-1, zum Verbinden von Rund- und Flachleitern im Betonfundament oder Betonstahlmatten und Bewehrungsstählen mit Rund- und Flachleitern. Ausführung für Kreuzverbindungen.reuzverbindungen ohne die Leiter einfädeln zu müssen Werkstoff: St/blank Klemmbereich Rd / Fl: (+) 6-20 / 30 x 3-4 mm Klemmbereich Fl / Fl: (+/II) 30 x 3-4 / 30 x 3-4 mm Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: VK 6.20 FL30 BSB STBL Art.-Nr.: 308032 oder gleichwertig.

12353398_34982051.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3016342.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12353398_12353408.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)
