| Befestigungsart Leiter |
mit Schraubschelle |
| Geeignet für Rundleiterdurchmesser |
20.0 - 20.0 mm |
| Werkstoff des Halters |
Edelstahl 304 (V2A) |
| Befestigungsart Halter |
sonstige |
| Werkstoff des Trägers |
Edelstahl 304 (V2A) |
| Werkstoff des Überlegers |
Edelstahl 304 (V2A) |
| Werkstoff des Unterteils |
Edelstahl 304 (V2A) |
| Rohrspannbereich |
50.0 - 300.0 mm |
| Wandabstand |
70.0 - 70.0 mm |
| Bauhöhe Leitungshalter |
16 mm |
| Einsatz im Ex-Bereich |
true |

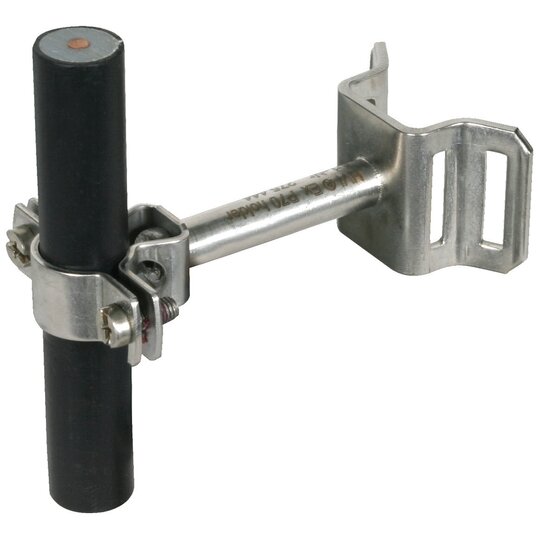

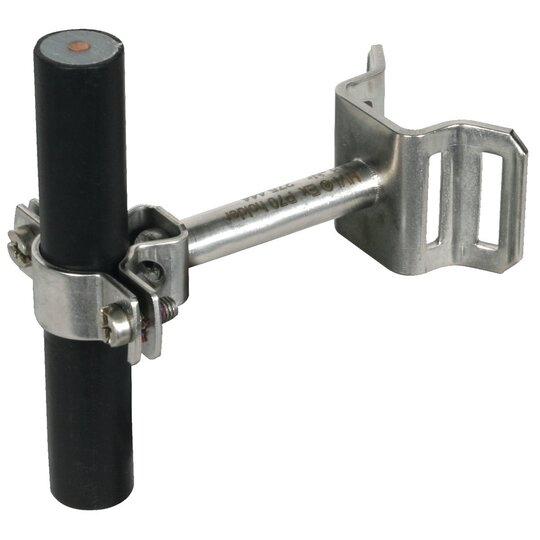

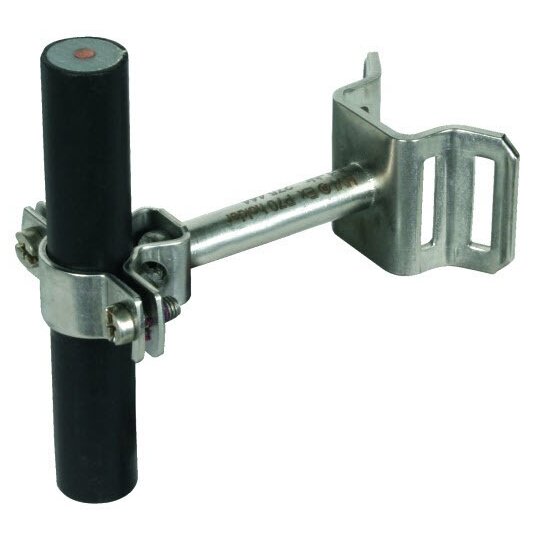

Leitungshalter zur Befestigung an Rohren z. B. mit Bandrohrschelle für die Verlegung der HVI Leitung in explosionsgefährdeten Bereichen der Ex-Zone 1 (Gase, Dämpfe, Nebel) sowie Ex-Zone 21 (Stäube). Die besonderen Installationsbedingungen stellen sicher, dass ein elektrischer Funke zu benachbarten metallenen Teilen beim Blitzstromdurchgang durch die HVI Leitung verhindert wird. Ausführung mit Distanzhülse Abstand 70 mm, zur Befestigung auf metallenen Konstruktionsteilen (z. B. Fassaden).eich Rohr: 50-300 mm Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: LH ZS 20 EX P70 SBB V2A Art.-Nr.: 275444 oder gleichwertig.'
