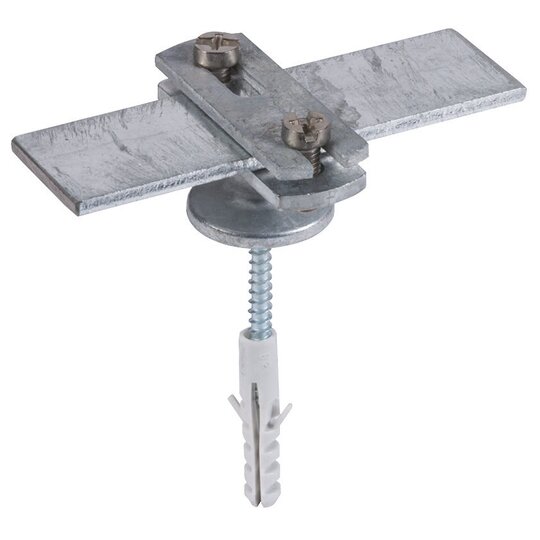

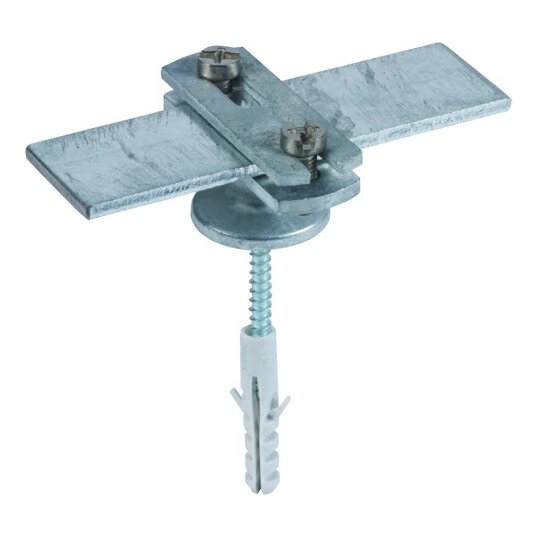

Dehn 275230 FBHZS30IGM8KD8X40STTZNZG Leitungshalter ZG Fl -30mm St/tZn

Ihr Nettopreis
Art.-Nr.
2031488
EAN
4013364095854
Hersteller-Nr.
275230
DEHA.-Nr.
0064752
eClass.-Nr.
27140312
Zolltarif-Nr.
85389099
Befestigungsart Leiter mit Schraubschelle
Geeignet für Flachleiterbreite 30.0 - 30.0 mm
Werkstoff des Halters Stahl, feuerverzinkt/Zinkdruckguss
Befestigungsart Halter mit Dübel
Werkstoff des Überlegers Stahl, verzinkt
Werkstoff des Unterteils Zinkdruckguss
Gewindemaß (metrisch) 8
Wandabstand 20.0 - 20.0 mm
Bauhöhe Leitungshalter 20 mm
Einsatz im Ex-Bereich false

Flachbandhalter mit geschlitztem Überleger und Abdeckbund, zum Befestigen von Flachleitern, feste Leitungsführung. Ausführung mit Innengewinde, vormontiert mit Schraube und Dübel. Verlegen von Flachbändern vormontiert mit Schraube und Dübel Leitungshalter Aufnahme Fl: 30 x 3,5 mm Gewinde Leitungshalter: M8 Werkstoff Überleger: St/tZn Werkstoff Unterteil: ZG Schraube: ak 5 x 50 mm Fabrikat: DEHN Typ: FBH ZS 30 IGM8 KD8X40STTZN ZG Art.-Nr.: 275230 oder gleichwertig.'

12349823_34966951.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3019157.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12349823_12349828.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
