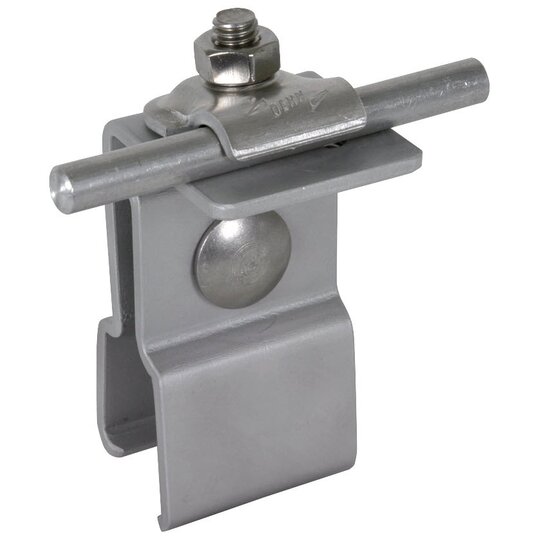

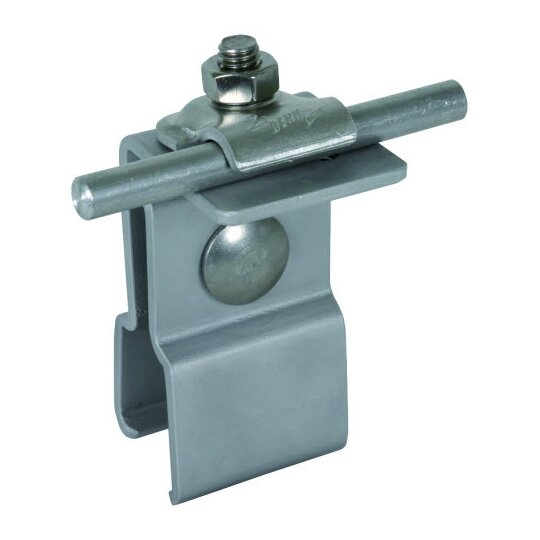

Dehn 223070 DLH KB 6.10 KF18.22 AL Dachleitungshalter Al f.Rd 6-10mm

Hersteller-Nr. 223070 283391043
Ihr Nettopreis
Art.-Nr.
2031719
EAN
4013364108738
DEHA.-Nr.
2435689
eClass.-Nr.
27140311
Zolltarif-Nr.
85389099
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Befestigungsart Leiter mit Schraubschelle
Leiter-Durchmesser 6.0 - 10.0 mm
Anwendung Metalldach
Montageart schraubbar
Werkstoff des Halters Aluminium
Werkstoff des Trägers Aluminium
Länge des Trägers 42 mm
Bauhöhe Leitungshalter 44 mm

Dachleitungshalter für die Befestigung von zusätzlichen Fangeinrichtungen wie Fangleitungen oder Fangstangen auf Metalldächern. Ausführung für Klemmfalz-Dächer (z. B. RIB-ROOF Speed 500 Fa. Zambelli), mit Klemmbock. Bei der Verwendung von zwei für das entsprechende Dachprofil der geprüften Dachleitungshalter (Klemmen / Klemmbock) ist die Blitzstromtragfähigkeit mit 100 kA (10/350 µs) gegeben.das entsprechende Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA (10/350) gegeben. Werkstoff Dachleitungshalter: Al Klemmbereich: ca. 18 / 22 mm Leitunghalter Modell: Klemmbock Werkstoff Leitungshalter: Al Leitungshalter Aufnahme Rd: 6-10 mm Leitungsführung: fest Normenbezug: DIN EN 62561-1 Fabrikat: DEHN Typ: DLH KB 6.10 KF18.22 AL Art.-Nr.: 223070 oder gleichwertig.

12349550_34966153.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

3016872.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12349550_12349562.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)
